Faux longerons usinés CNC

2026-07-02

Aujourd'hui, un ami a usiné les faux longerons pour moi en CNC. Je craignais que la version décrite dans les plans ne reste pas suffisamment stable dimensionnellement dans le temps pour servir de gabarit fiable lorsque je construirai finalement les ailes.

De plus, préparer le modèle CAO et faire usiner les pièces a probablement été plus rapide dans l'ensemble que de fabriquer les faux longerons manuellement.

Les petites encoches sur le bord supérieur, près des extrémités extérieures, étaient une tentative d'être malin. L'idée était d'y poser une règle de 2 m ou un niveau à bulle afin de mettre l'ensemble parfaitement de niveau, comme indiqué dans la documentation. Finalement, je n'ai toutefois pas utilisé cette fonction.

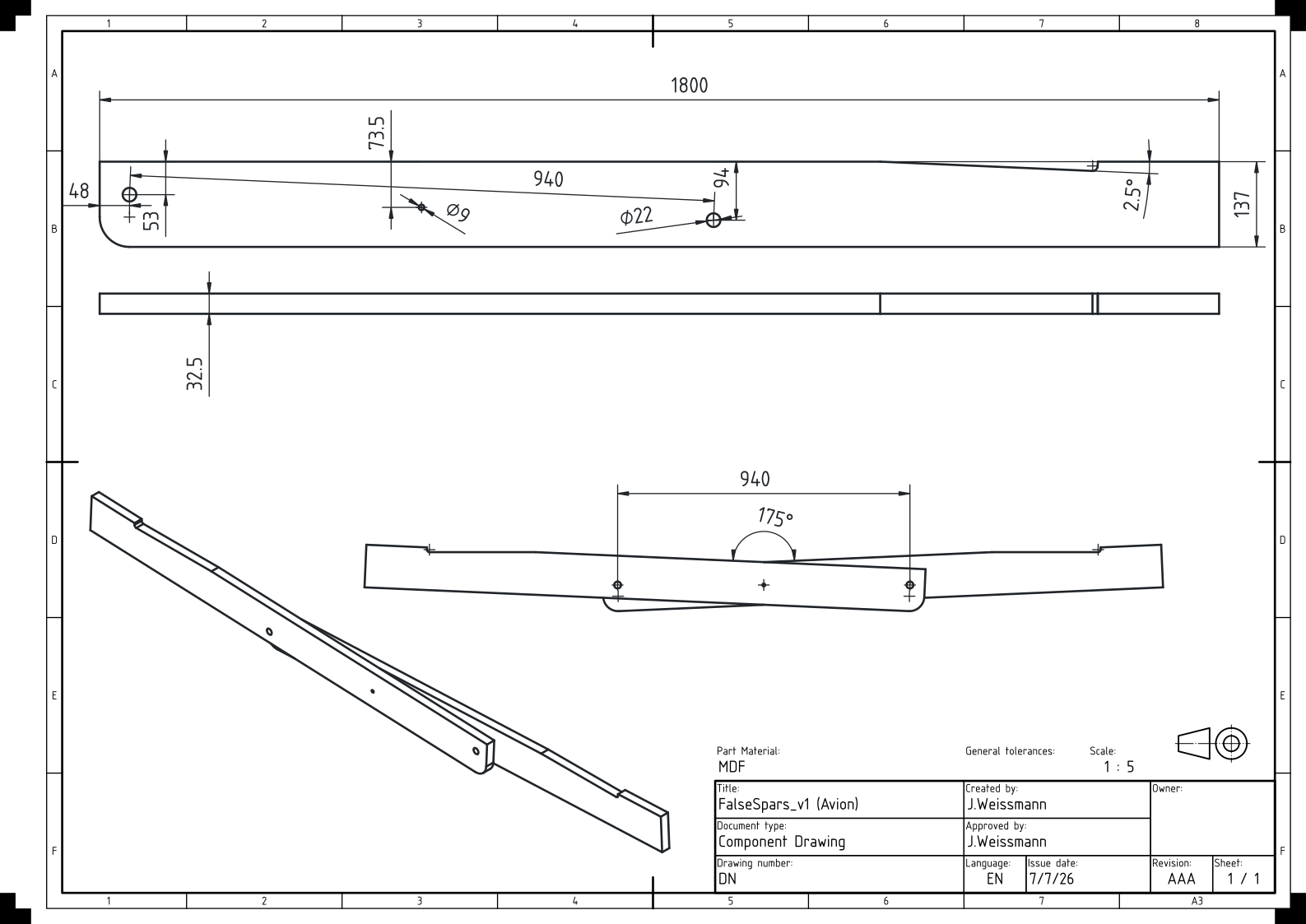

Plan des faux longerons. Les deux moitiés sont alignées avec des axes de 22 mm et réglées avec un angle inclus total de 175 degrés.
Plan des faux longerons. Les deux moitiés sont alignées avec des axes de 22 mm et réglées avec un angle inclus total de 175 degrés.
×
Plan des faux longerons. Les deux moitiés sont alignées avec des axes de 22 mm et réglées avec un angle inclus total de 175 degrés.
Plan des faux longerons. Les deux moitiés sont alignées avec des axes de 22 mm et réglées avec un angle inclus total de 175 degrés.

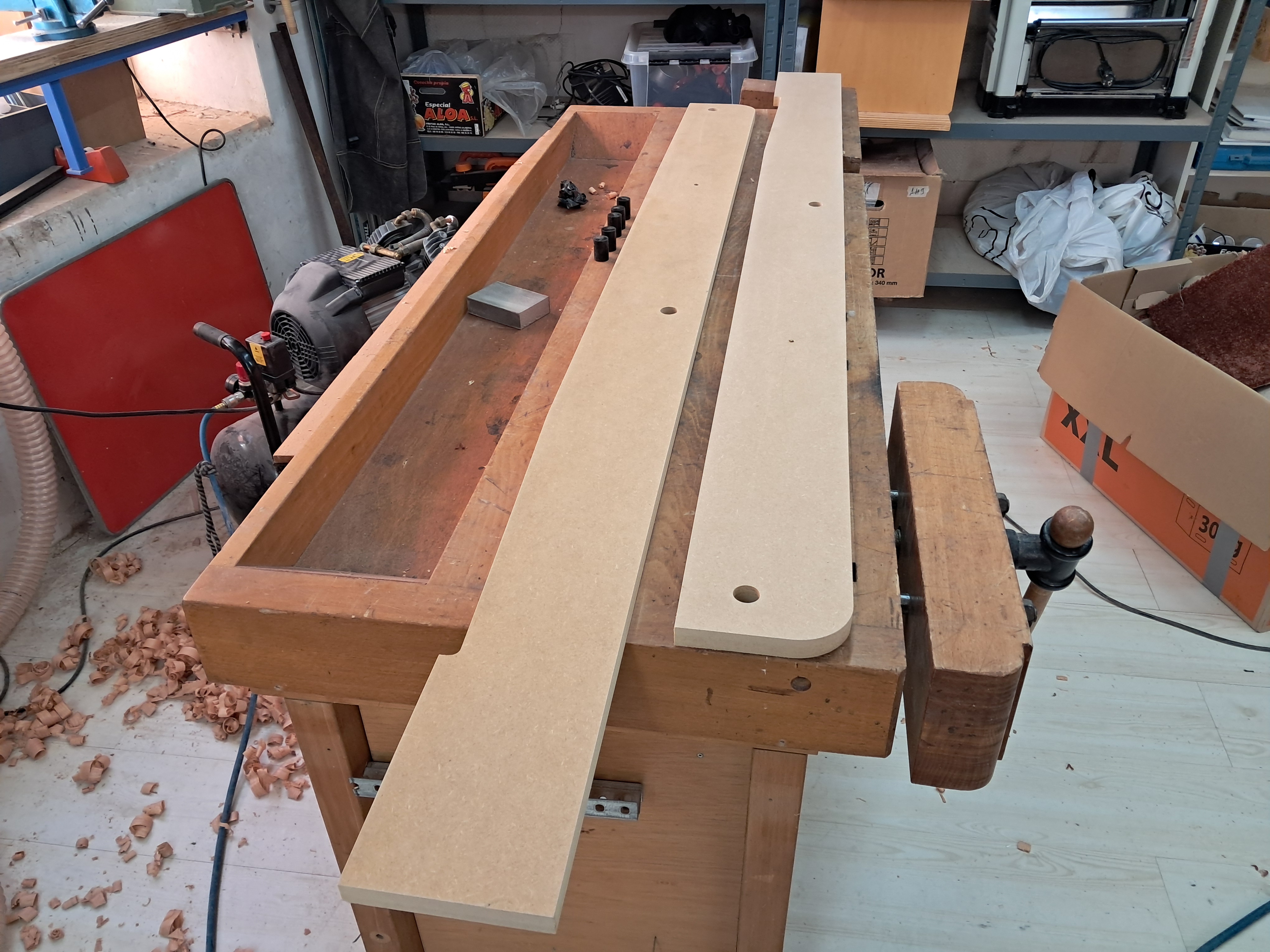

Les deux moitiés des faux longerons usinées CNC sur l'établi.
Les deux moitiés des faux longerons usinées CNC sur l'établi.

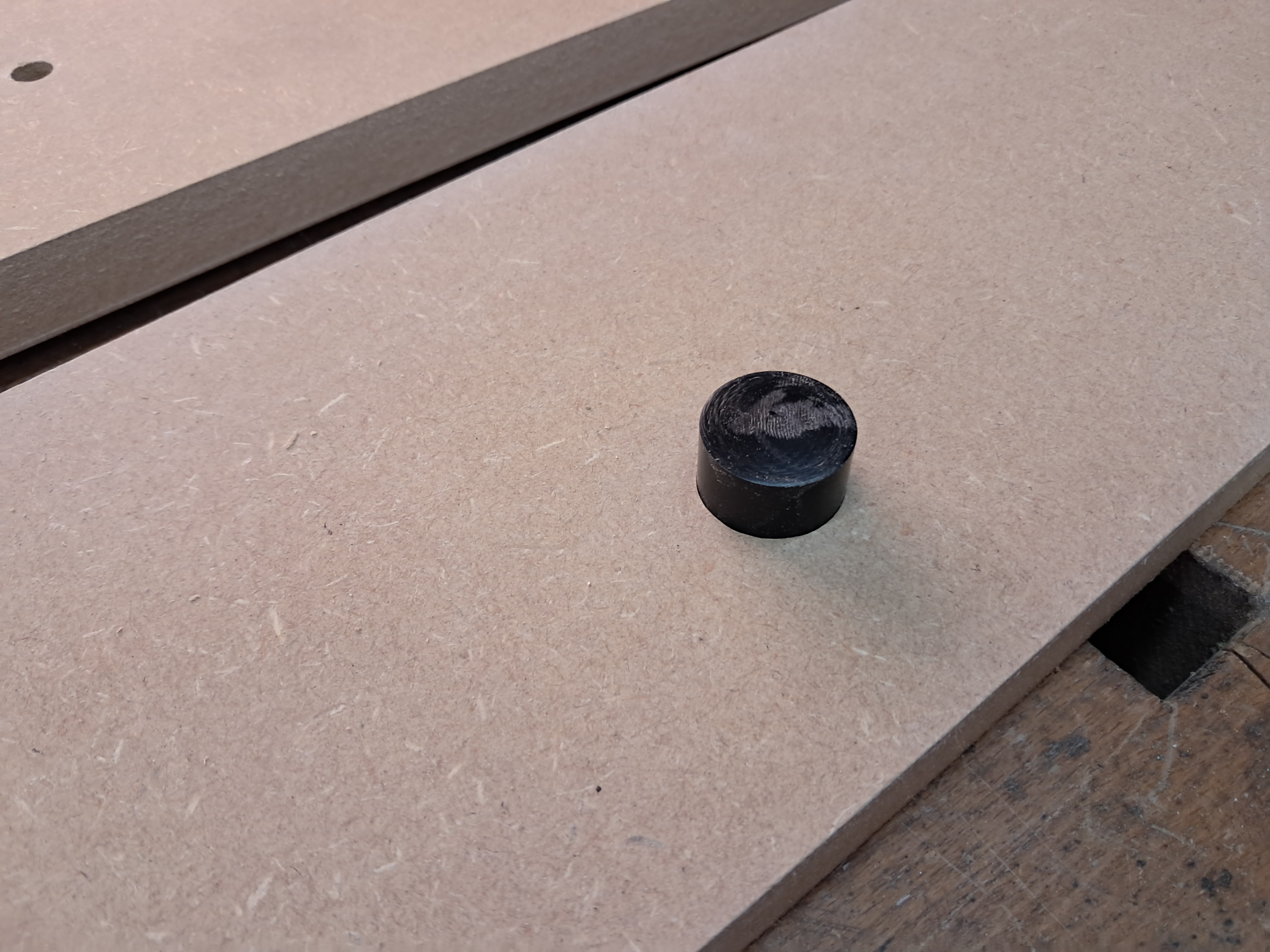

Pions d'alignement en Delrin de 22 mm pour positionner les deux moitiés des faux longerons.
Pions d'alignement en Delrin de 22 mm pour positionner les deux moitiés des faux longerons.

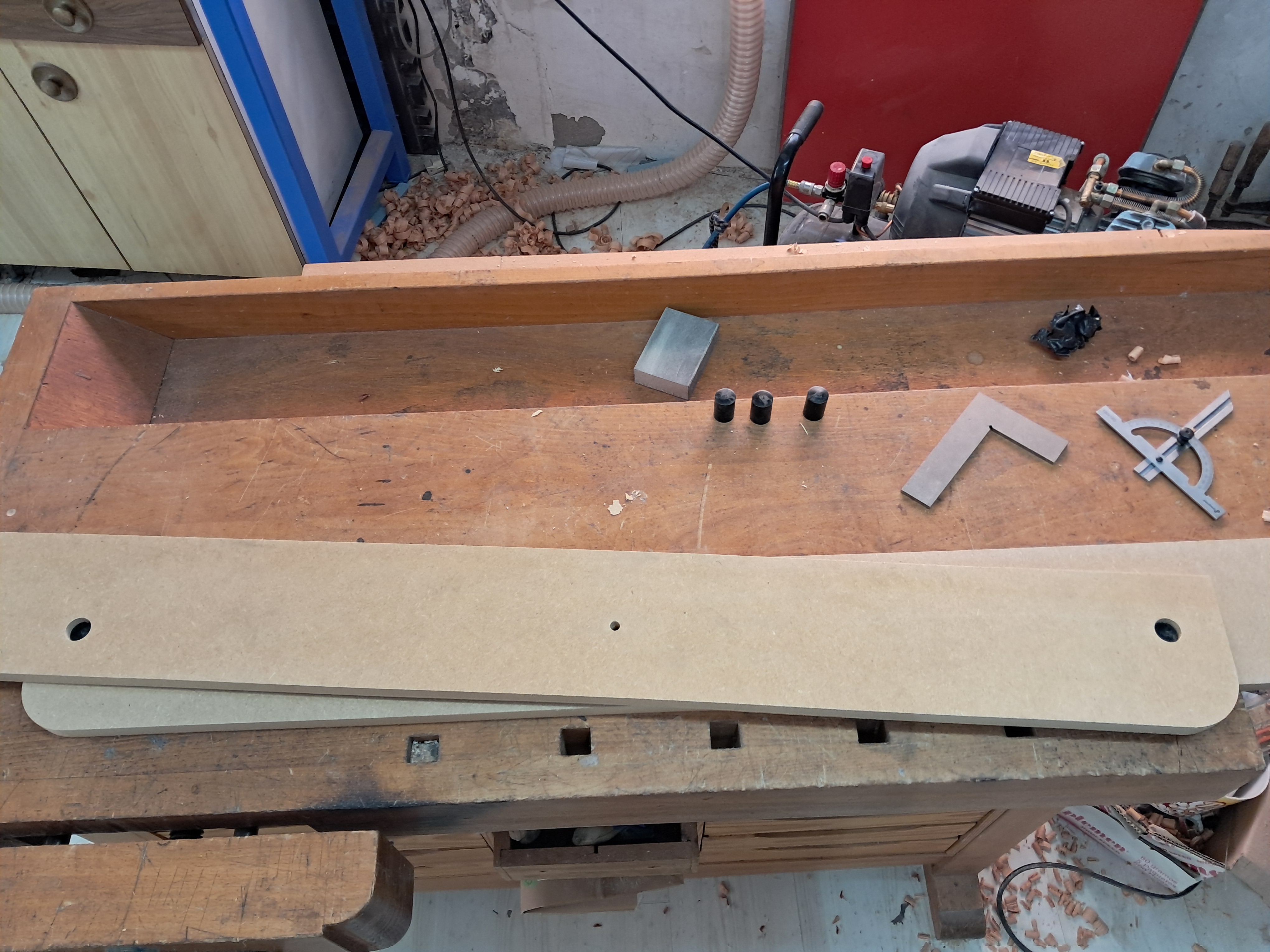

Les deux moitiés des faux longerons alignées avec les pions en Delrin.
Les deux moitiés des faux longerons alignées avec les pions en Delrin.

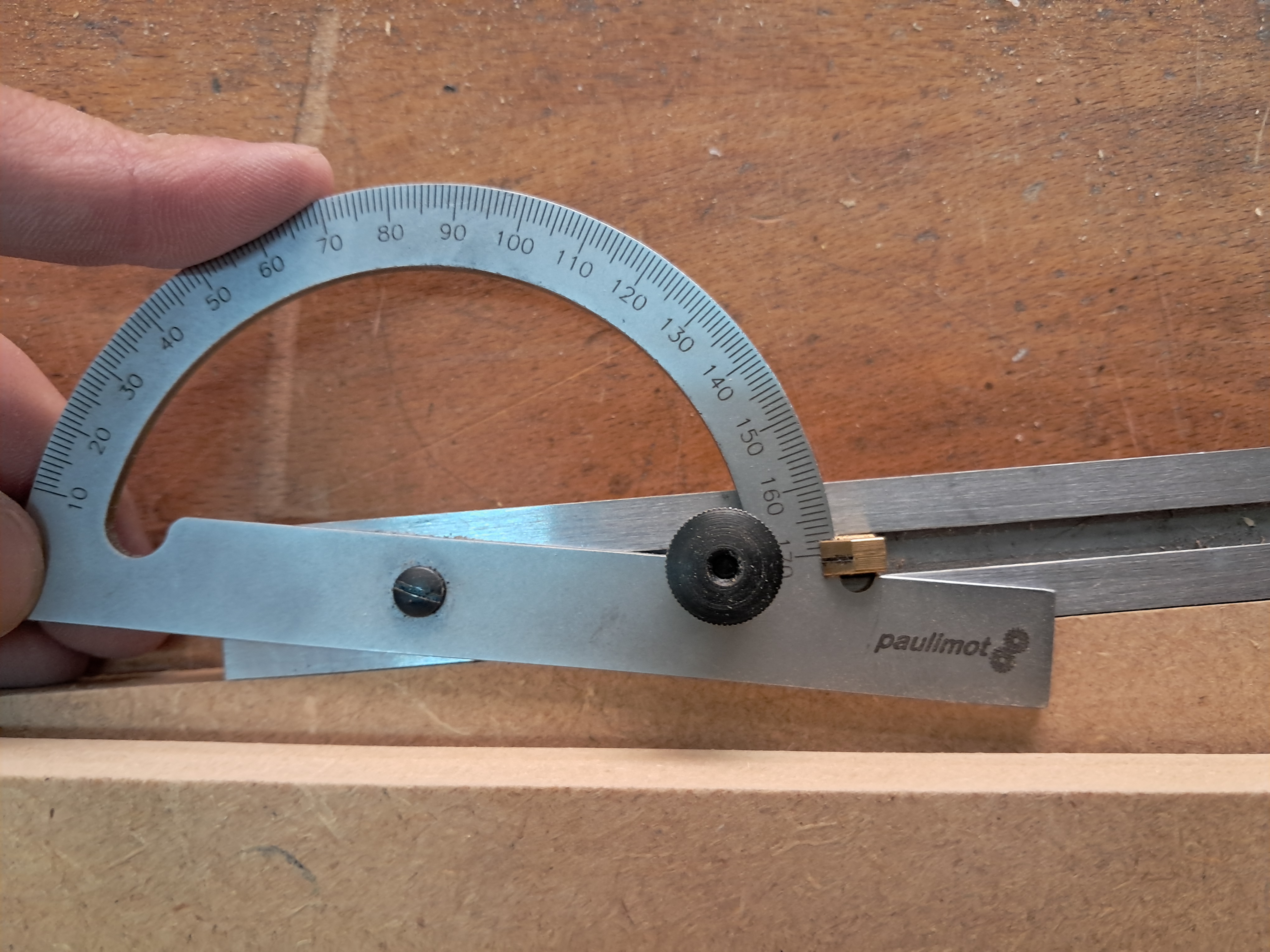

Mon rapporteur d'angle ne permet pas de mesurer de si faibles écarts avec beaucoup de précision. La valeur cible est de 5 degrés au total, soit 2 x 2,5 degrés.
Mon rapporteur d'angle ne permet pas de mesurer de si faibles écarts avec beaucoup de précision. La valeur cible est de 5 degrés au total, soit 2 x 2,5 degrés.

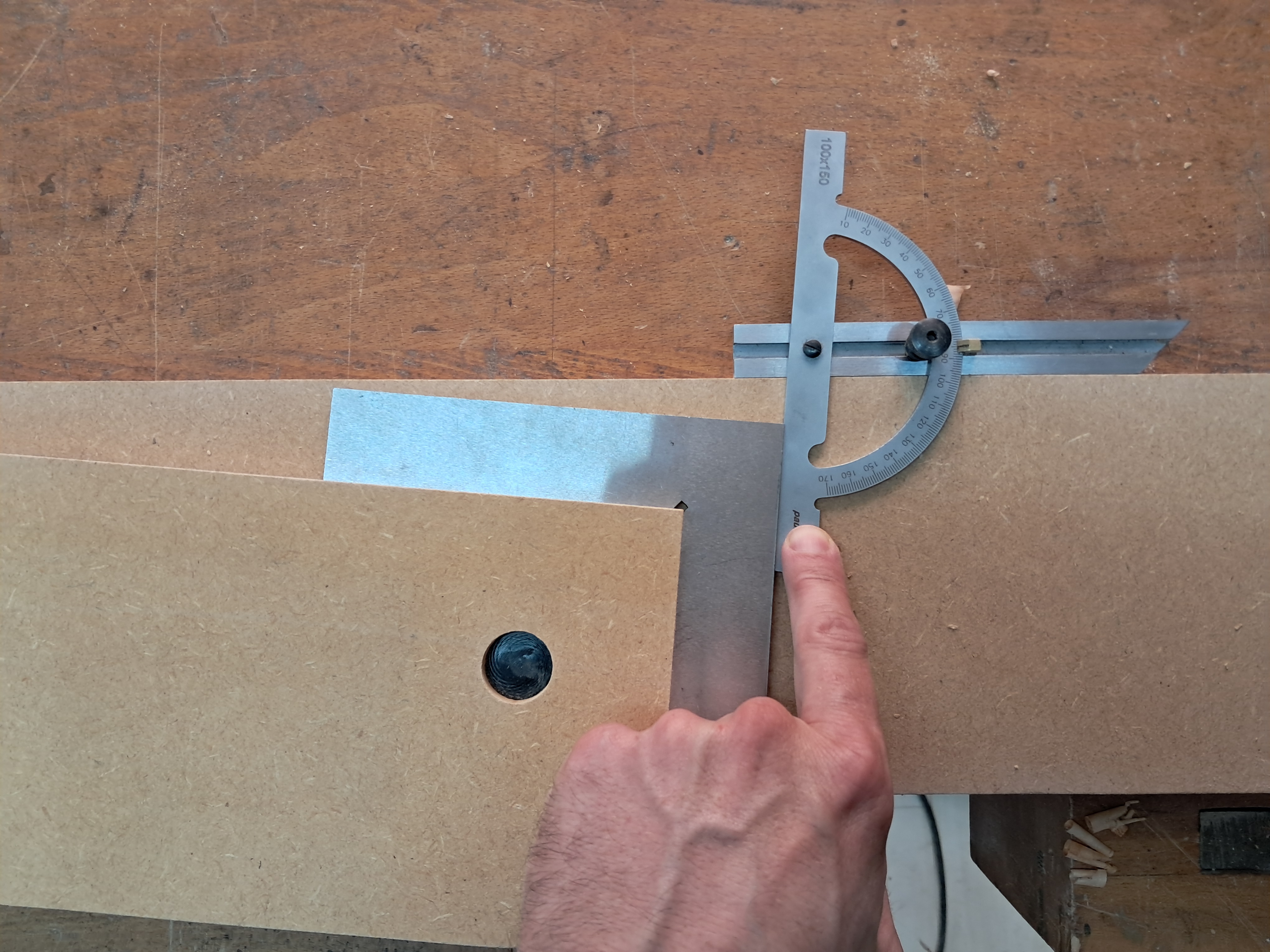

Contrôle de l'angle inclus entre les deux moitiés des faux longerons.
Contrôle de l'angle inclus entre les deux moitiés des faux longerons.

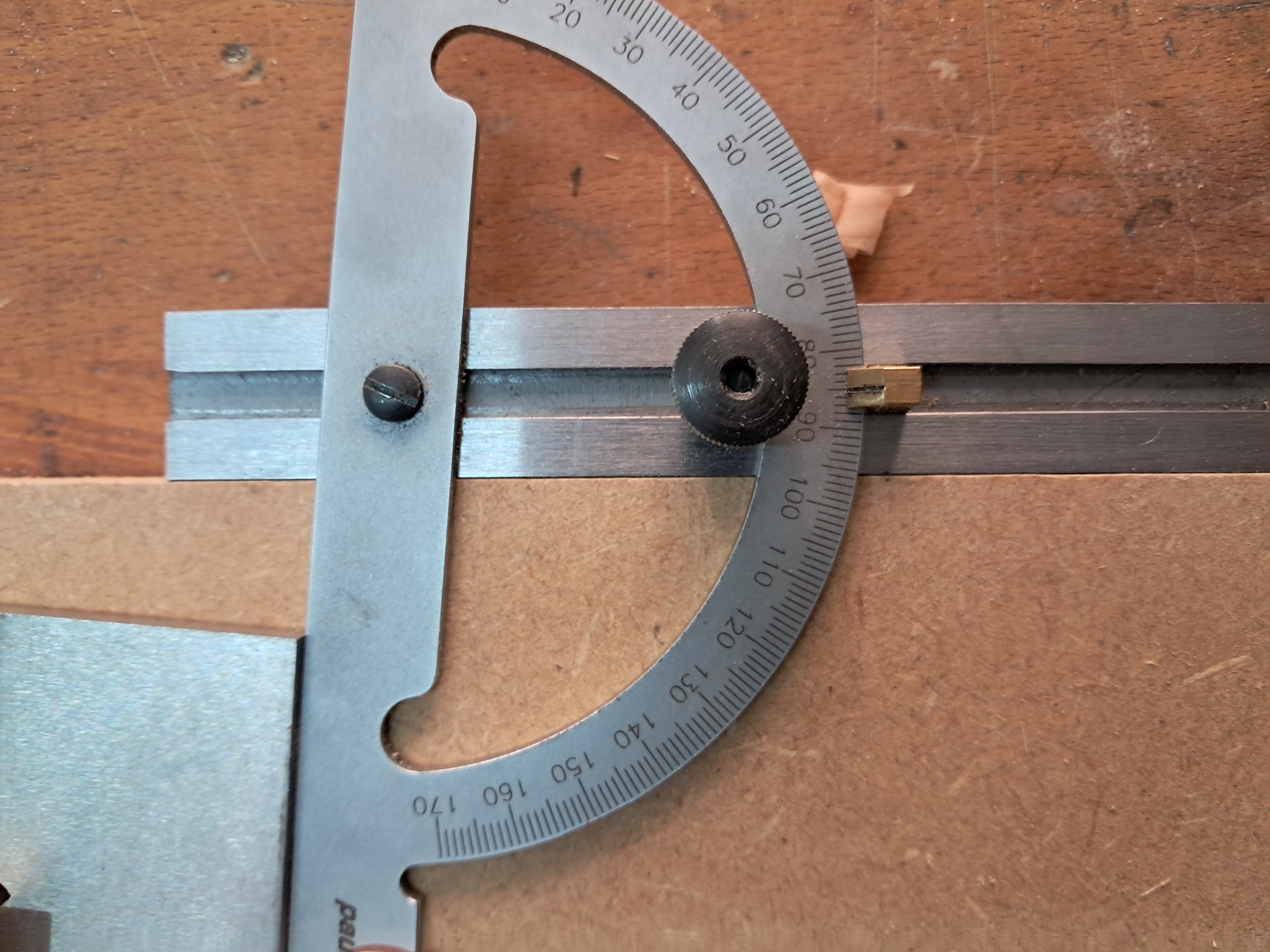

Contrôle final de l'angle : suffisamment précis pour ce gabarit temporaire d'alignement.
Contrôle final de l'angle : suffisamment précis pour ce gabarit temporaire d'alignement.

Prochaines étapes

Je dois maintenant terminer l'ajustage des longerons de fuselage de 18x18 mm avant de tout démonter du bâti de montage et de percer les trous pour les axes de fixation des ailes. Une fois ces trous percés, je pourrai enfin commencer le collage de la structure du fuselage.

Liens

  1. Plan des faux longerons (SVG)
  2. Modèle FreeCAD des faux longerons
