Aujourd'hui j'ai accompli une tâche très importante : des essais de charge pour vérifier la qualité et la résistance de mes tasseaux en pin de l'Orégon. J'ai sélectionné trois échantillons provenant de différents tasseaux.
Le montage d'essai est décrit dans la documentation. La seule différence par rapport à la documentation est que j'ai dû utiliser des tasseaux de 18 × 18 mm au lieu de 19 × 19 mm, car je n'ai pas beaucoup de matière en surplus et mes tasseaux sont déjà découpés à 18 × 18 mm. Pour le reste, je suis le protocole. Les échantillons font un peu plus de 600 mm de long et sont appuyés à exactement 600 mm de distance.
L'essai se compose de deux cycles :
- Appliquer une charge de 50 kg en son centre, puis la retirer. Pour valider l'essai, le tasseau doit reprendre élastiquement sa forme initiale sans dommage ni déformation visible.
- Après avoir validé le premier cycle, le tasseau est chargé jusqu'à rupture et la charge ultime est enregistrée. La contrainte à la rupture doit dépasser 90 MPa. Pour les tasseaux de 19 × 19 mm, cela correspond à une charge de 70 kg. Avec la section transversale plus petite, les tasseaux de 18 × 18 mm doivent dépasser 580 N, soit 59,2 kg de charge.
Montage de l'essai

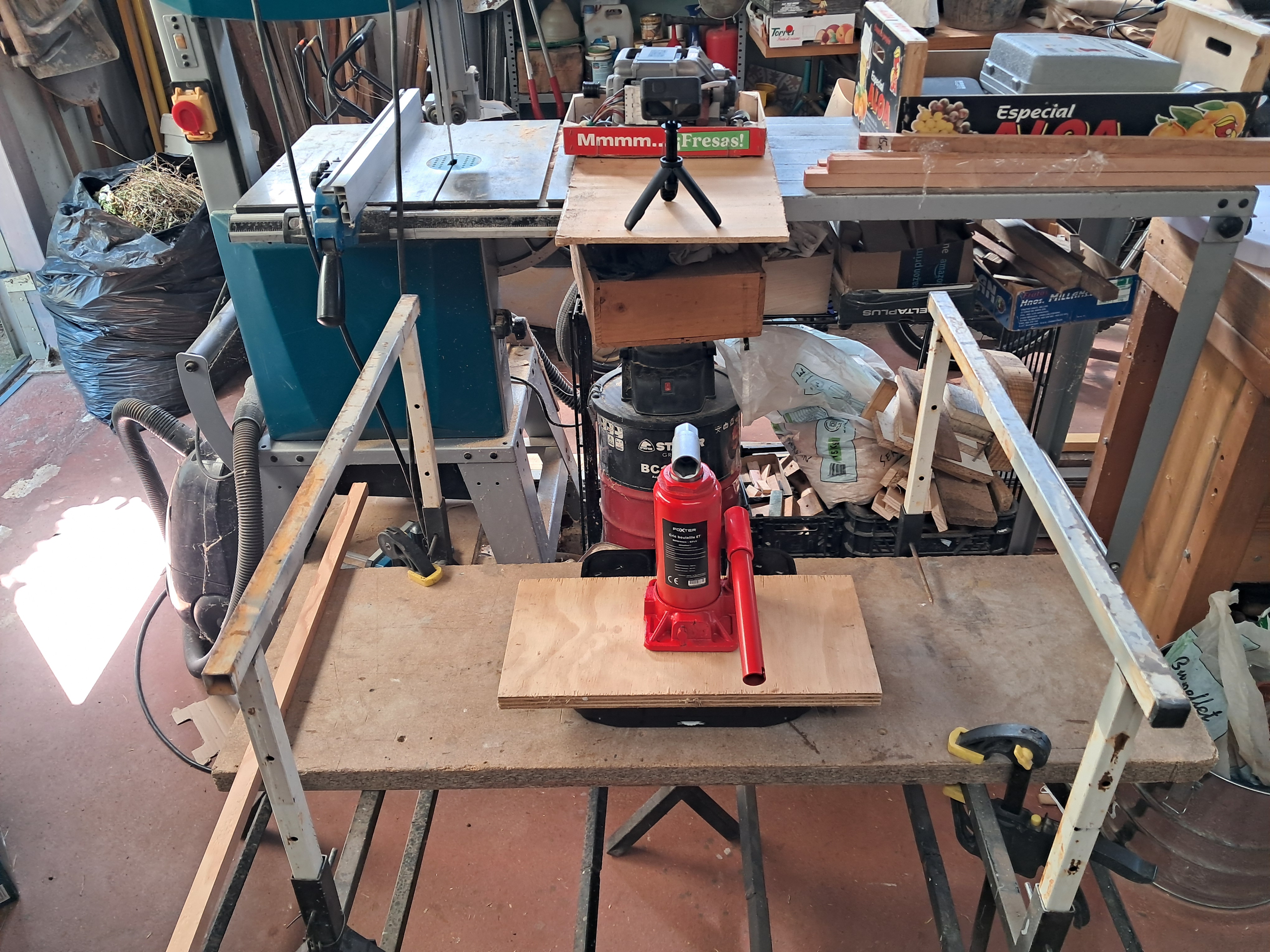

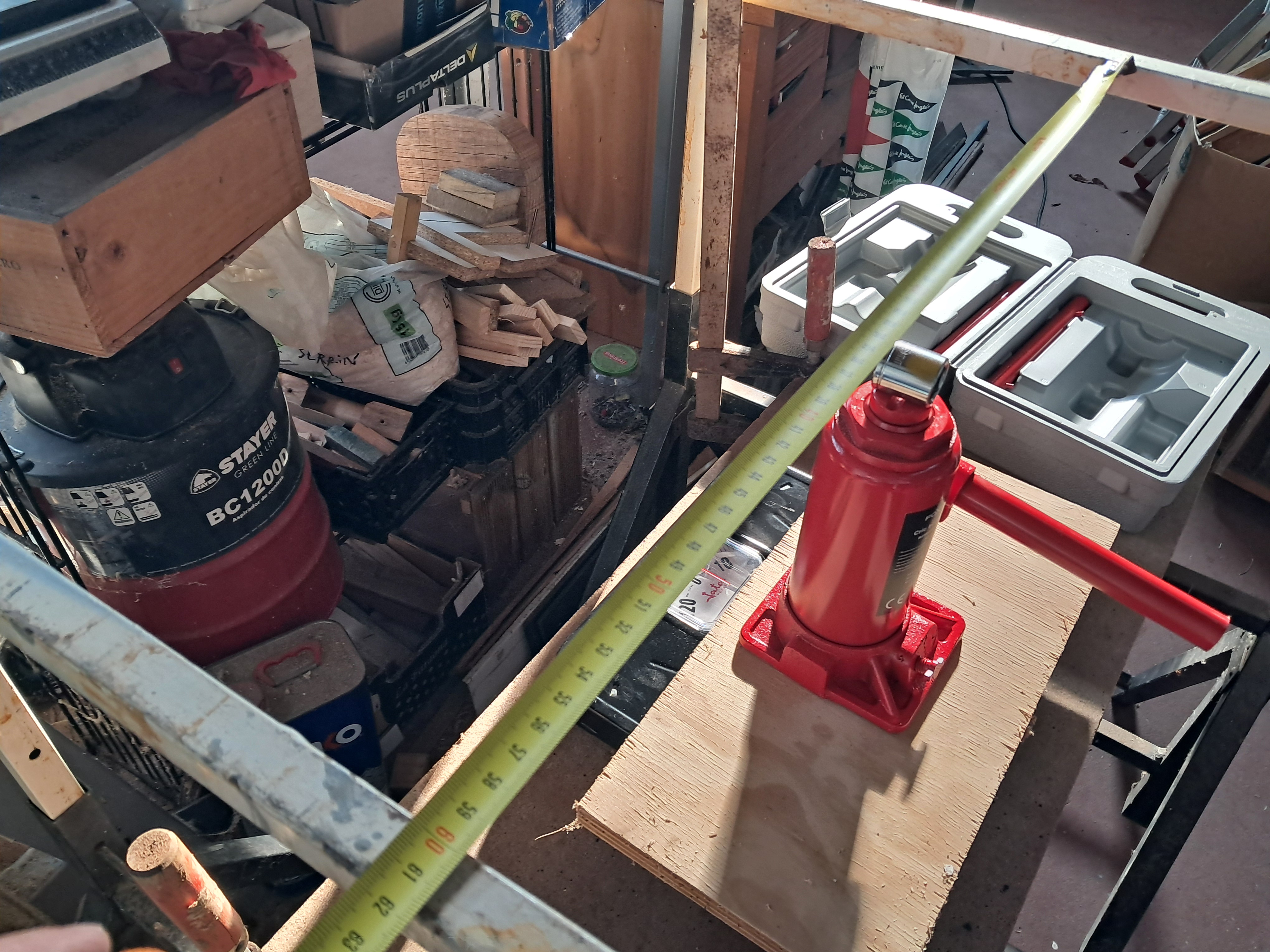

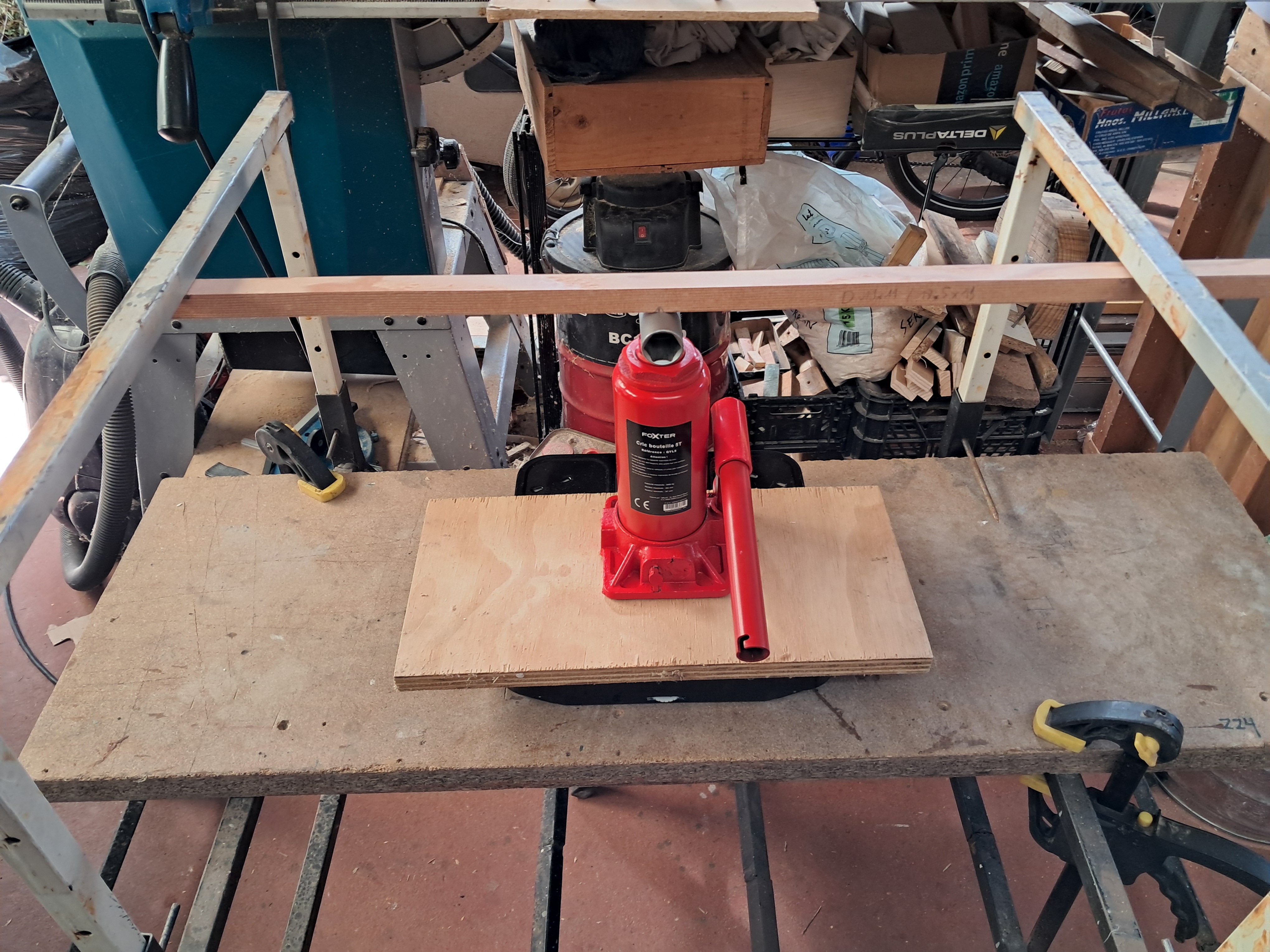

Pour réaliser l'essai, j'ai utilisé deux caballetes métalliques placés à exactement 600 mm de distance. Ils servent d'appuis latéraux pour les échantillons. La force est appliquée par le dessous à l'aide d'un vérin hydraulique. Pour éviter d'appuyer avec une arête vive, j'ai utilisé un gros écrou de clé à cliquet.
Le vérin hydraulique est posé sur une simple balance de salle de bain.

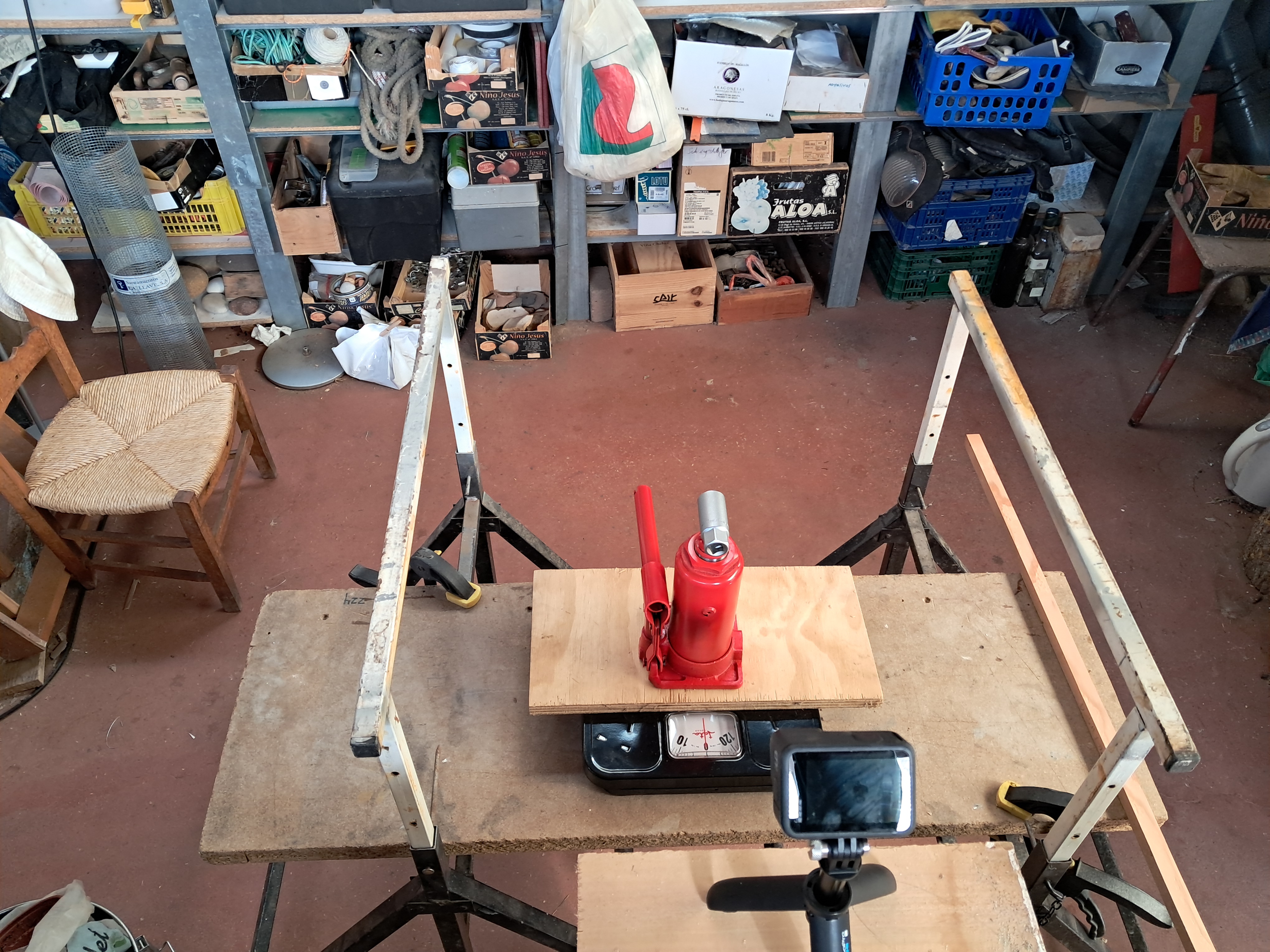

Pour obtenir une lecture fiable de la balance, j'ai placé une caméra filmant celle-ci. Ainsi, j'ai pu me concentrer sur autre chose sans avoir à guetter le moment précis où l'échantillon cède.
×
×
×
×
Échantillons

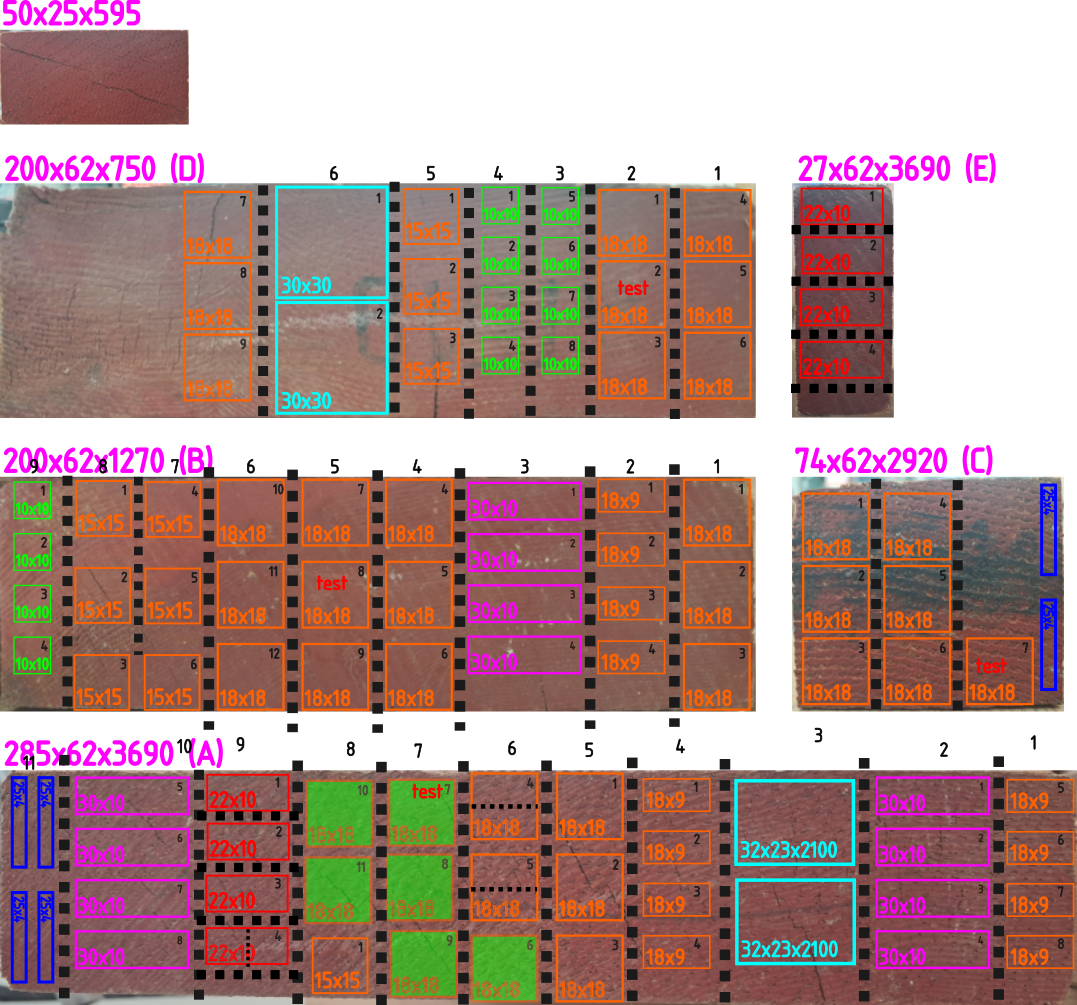

J'ai délibérément choisi des échantillons qui n'avaient pas l'air parfaits — sans vrais défauts comme des nœuds, mais des sections de tasseau où les cernes annuels ne sont pas parfaitement droits et le bois légèrement moins dense. Les sections d'où proviennent les échantillons sont marquées « Test ».
×
Résultats
J'avais un peu peur du résultat. Que ferais-je si les essais ne passaient pas ? Heureusement, cette crainte n'était pas fondée ! Tous les échantillons ont réussi les essais avec une bonne marge.
- Les trois échantillons ont retrouvé leur forme d'origine sans aucun signe de dommage ou de déformation — même si je les ai chargés légèrement au-delà du requis (j'ai maintenu les 50 kg de charge malgré la section transversale plus petite).
- Les trois échantillons ont dépassé la charge requise avant rupture.
| Sample | 50kg test | Failure at |
|---|---|---|
| A8 | ok | 706 N (72 kg) |
| B1 | ok | 687 N (70 kg) |
| D3 | ok | 608 N (62 kg) |

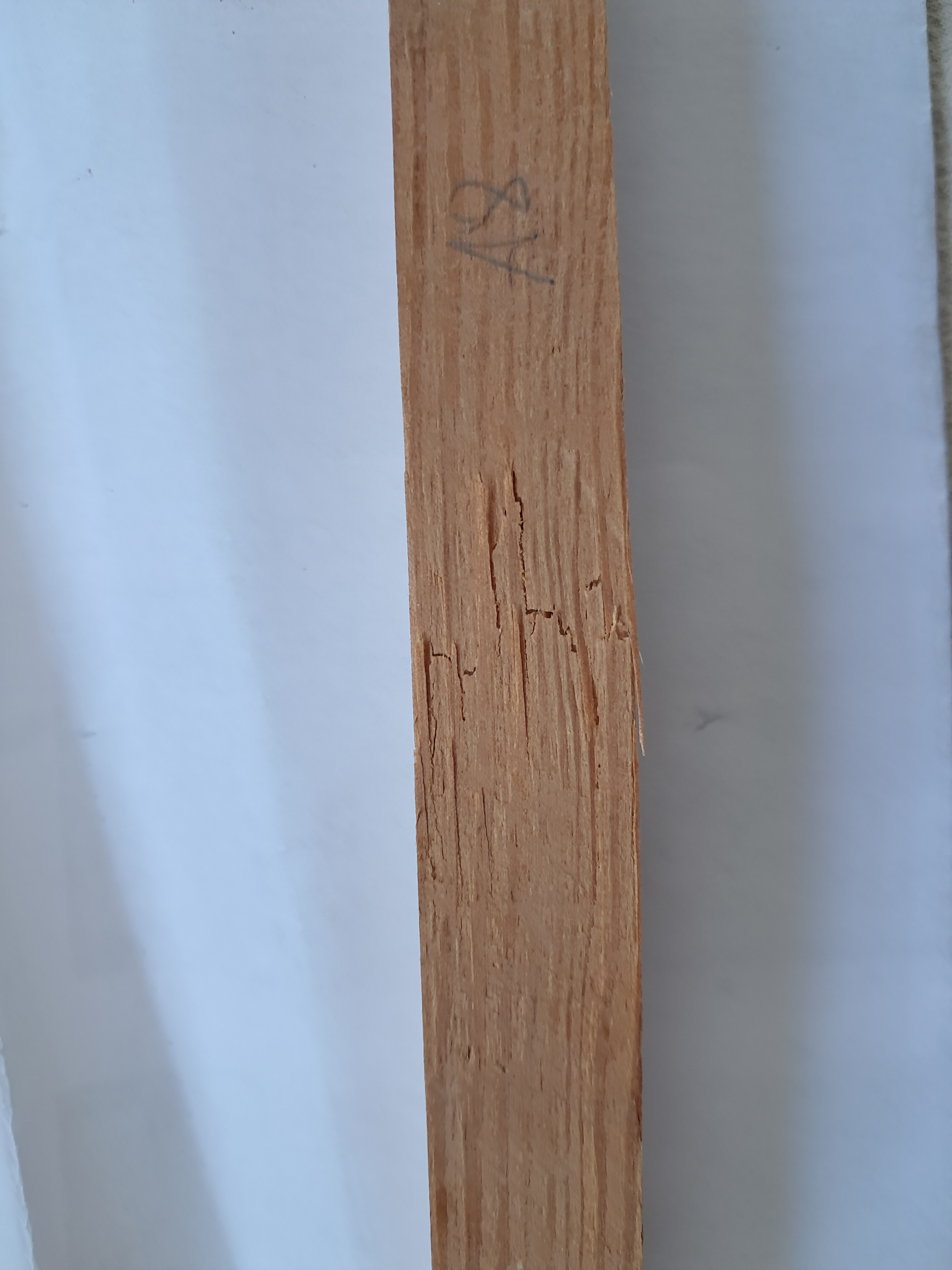

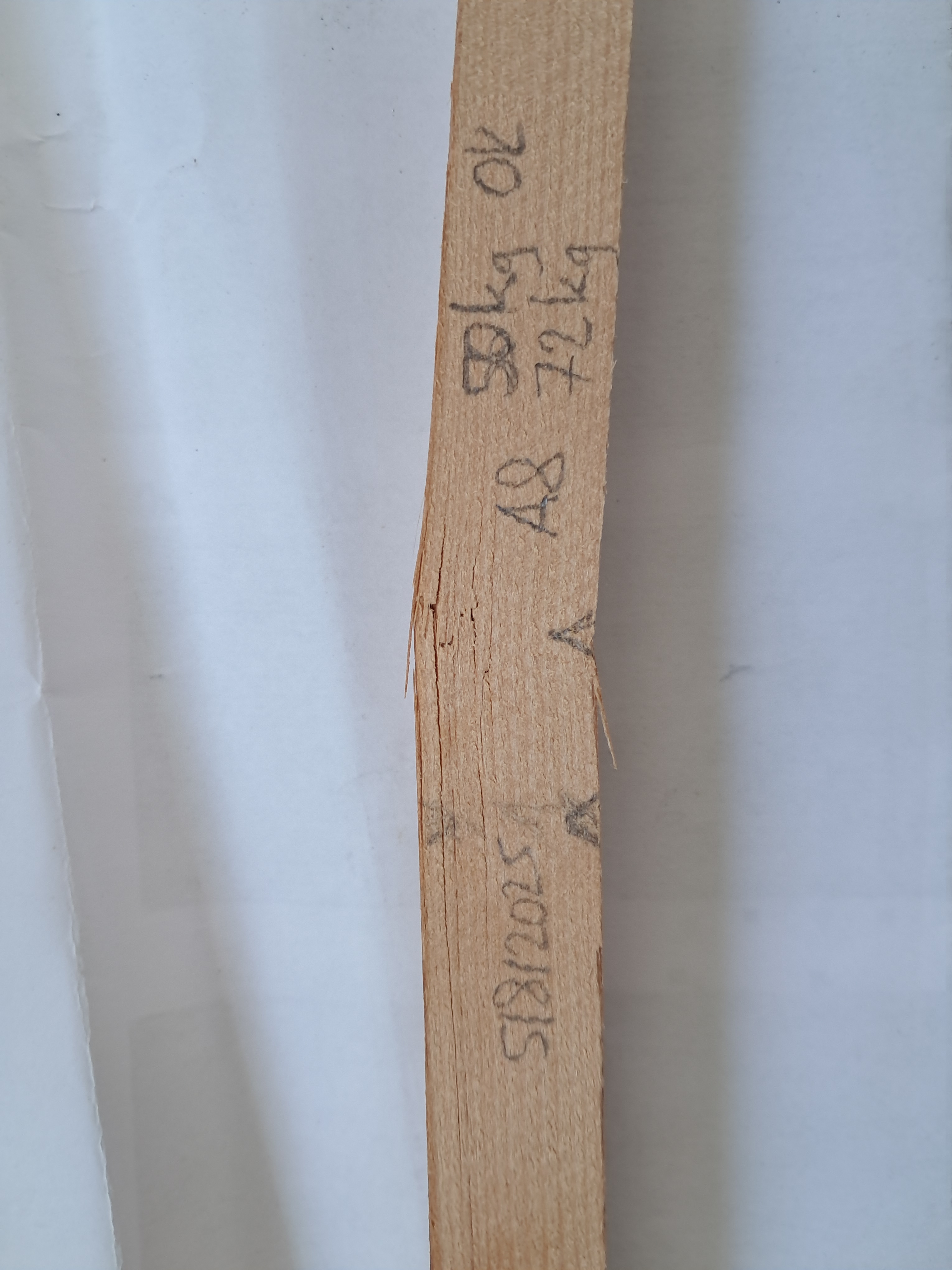

Photos des ruptures

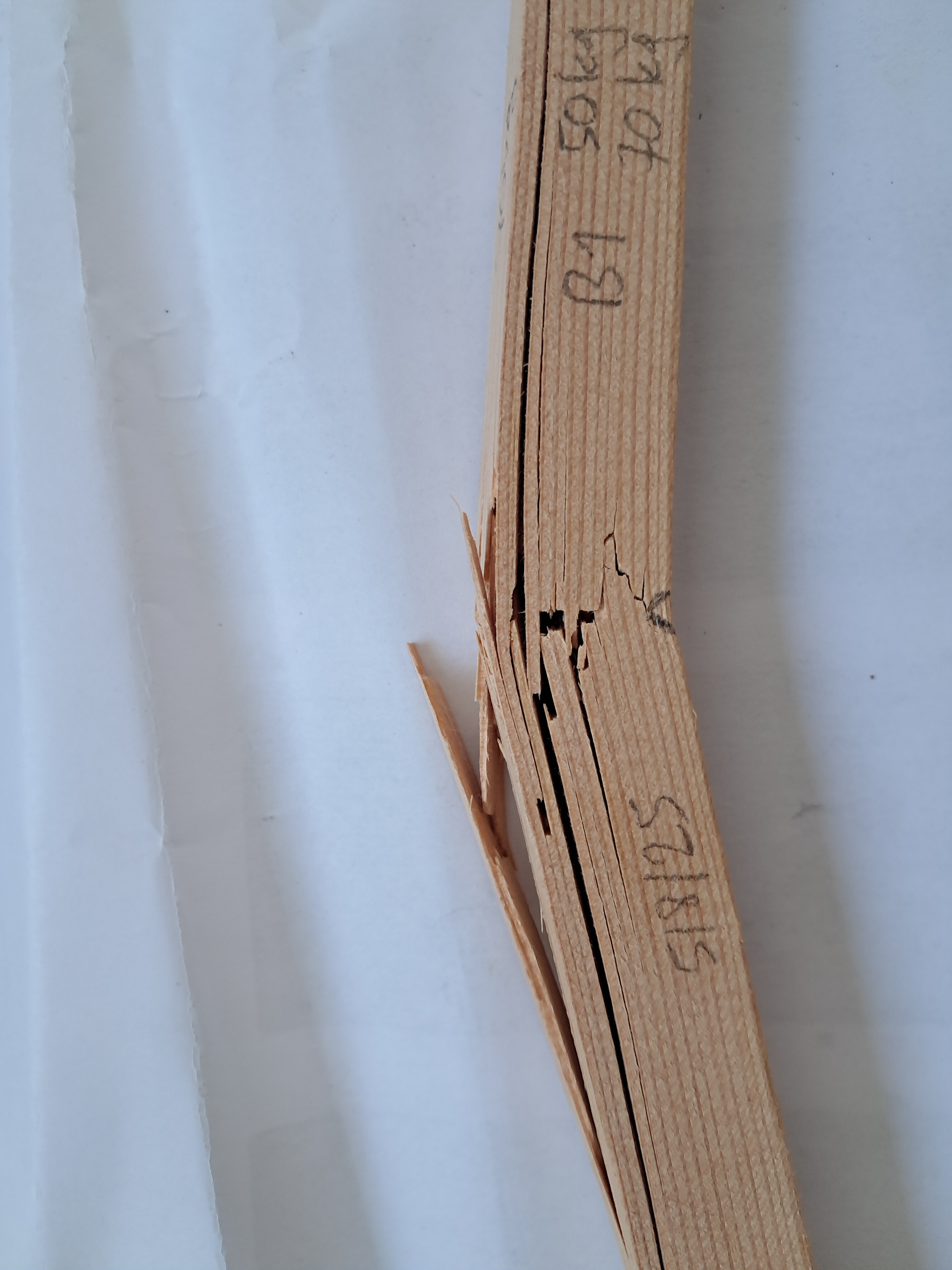

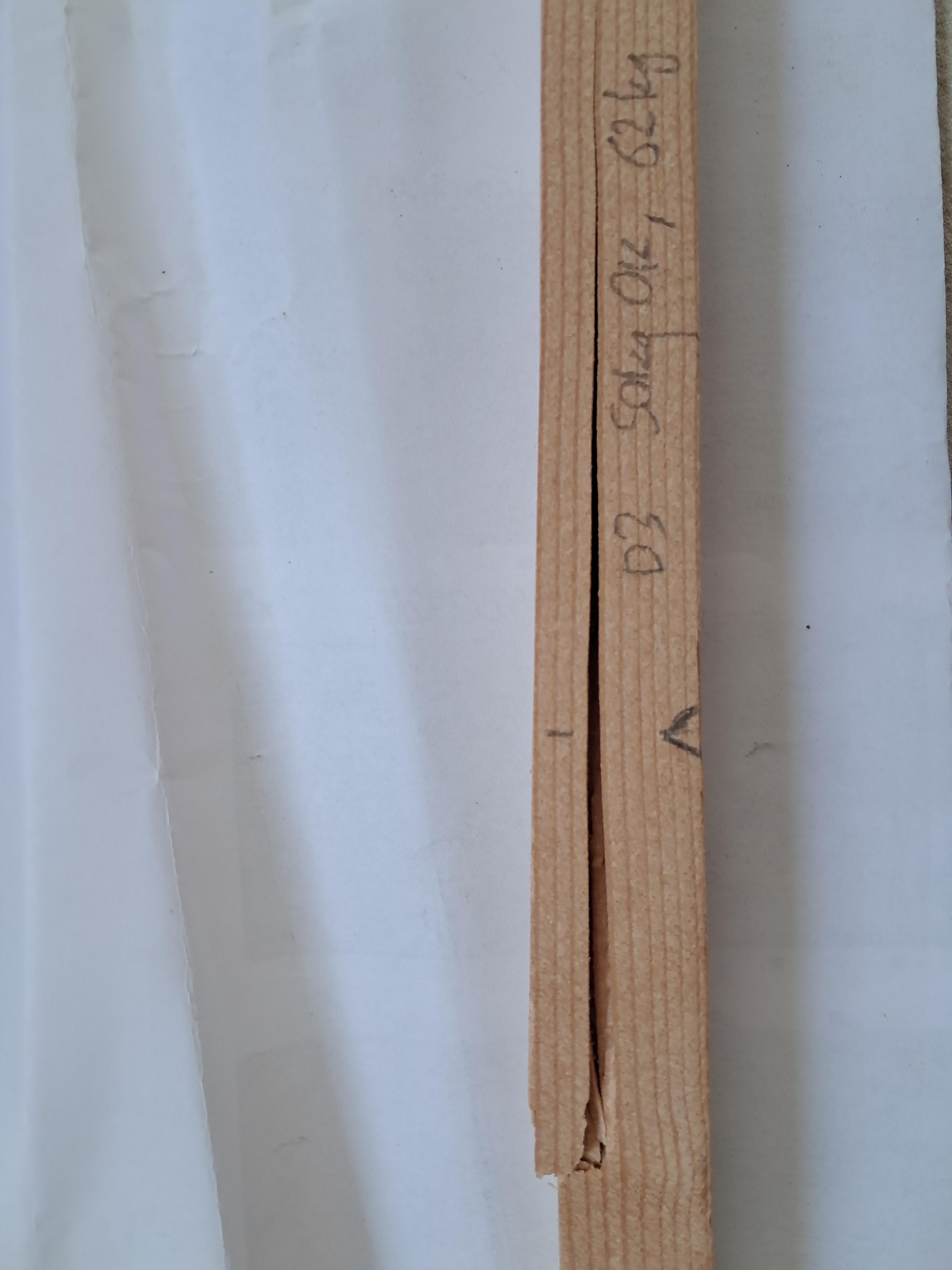

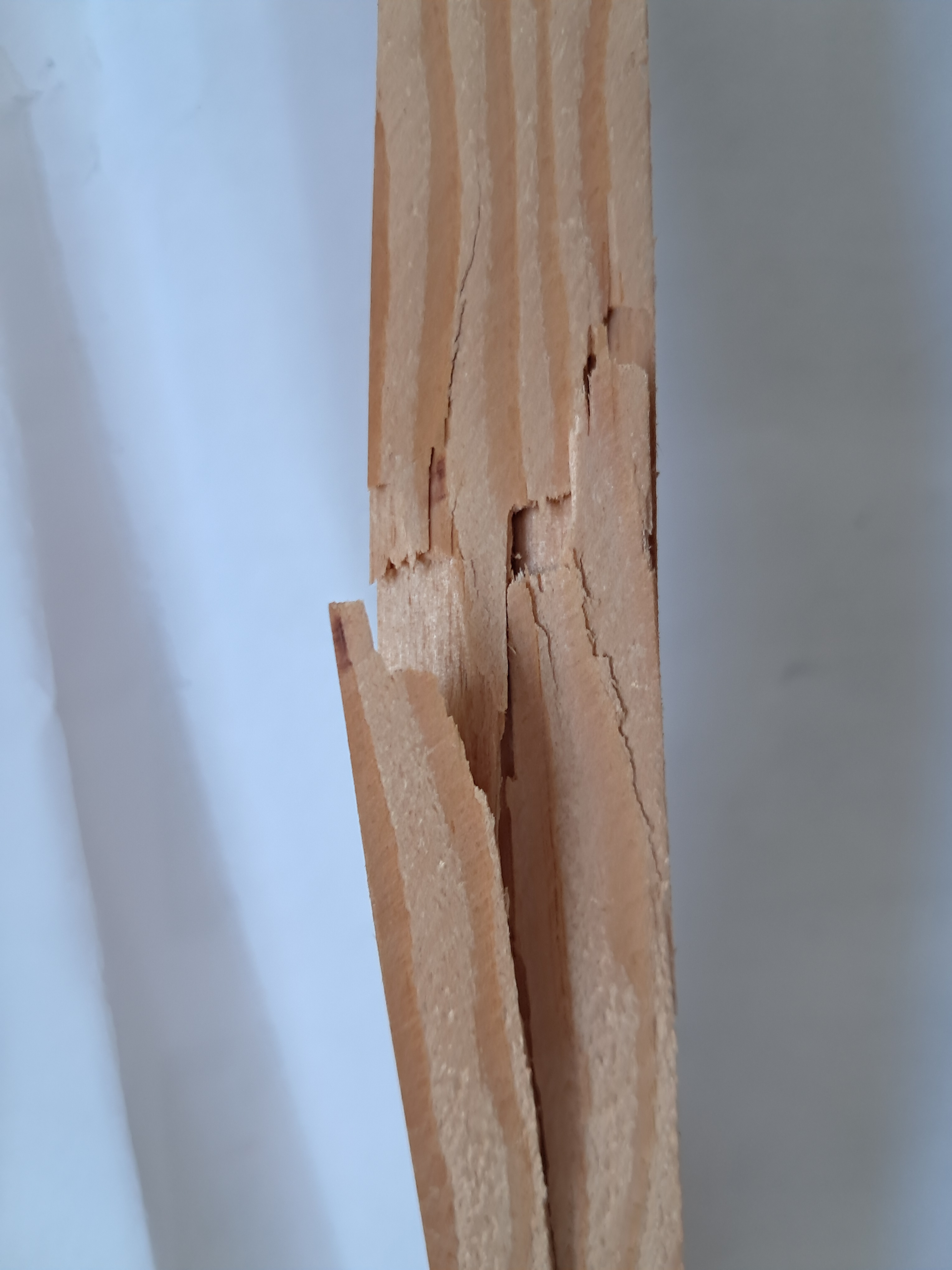

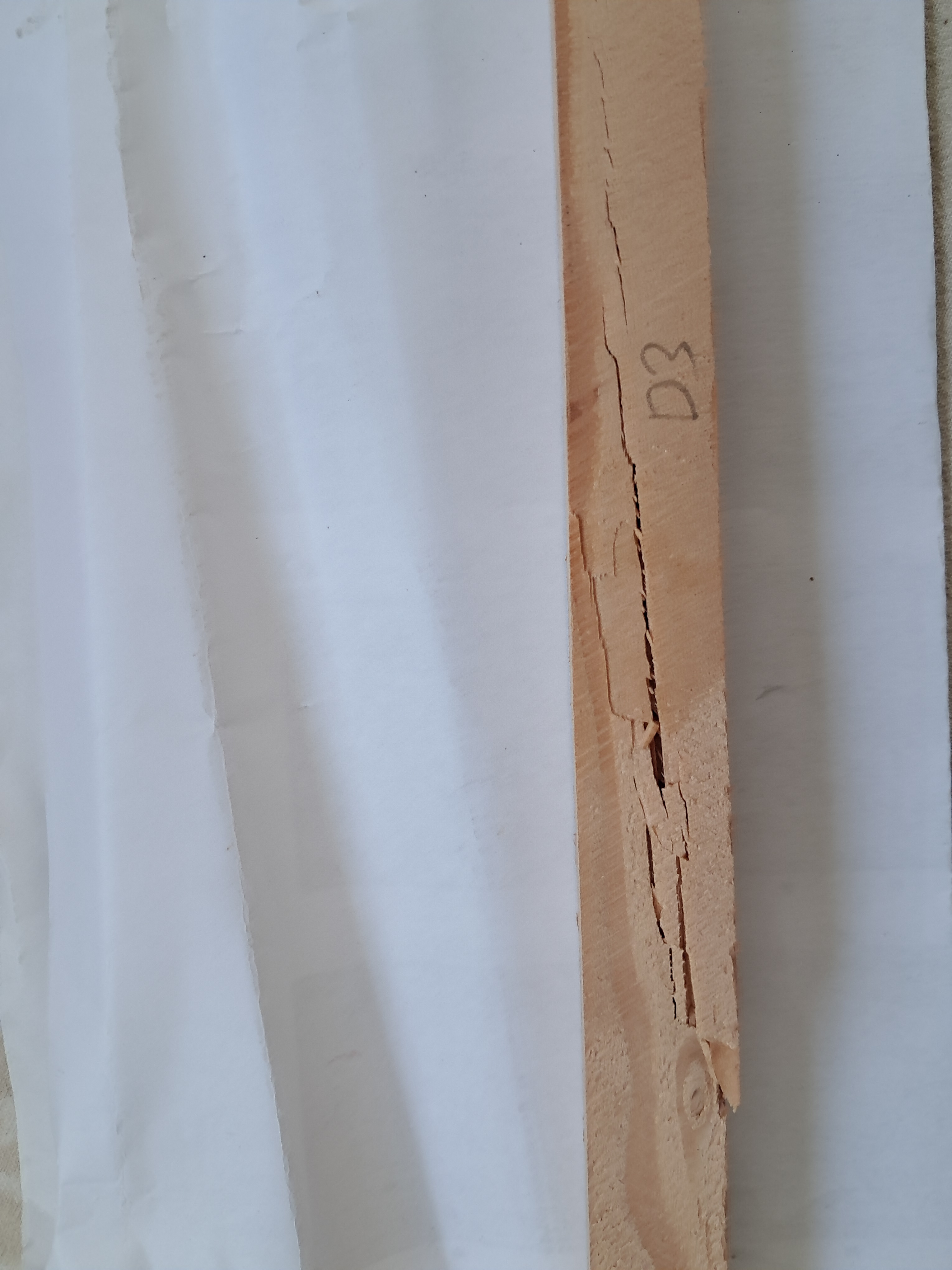

Les ruptures ont l'air assez bonnes à mon œil non averti. L'échantillon D3 n'est pas très net et il est frappant de voir comment un petit nœud de branche semble être à l'origine de la fracture.
×
×
×
×
×
×
Conclusion
Je suis très satisfait de ces résultats. J'ai suivi le protocole et je suis très confiant que les essais ont été menés correctement et que le bois répond aux exigences. Cela fait, je vais passer à la suite et commencer à travailler sur les cadres du fuselage.
