Heute habe ich eine sehr wichtige Aufgabe erledigt: Lastversuche zur Überprüfung der Qualität und Festigkeit meiner Oregon-Kiefer-Leisten. Ich wählte drei Proben aus verschiedenen Leisten.
Der Versuchsaufbau ist in der Dokumentation beschrieben. Der einzige Unterschied zur Dokumentation besteht darin, dass ich 18 × 18 mm Leisten anstelle von 19 × 19 mm verwenden musste, da ich nicht viel Überschussmaterial habe und meine Leisten bereits auf 18 × 18 mm gesägt sind. Ansonsten halte ich mich an den Aufbau. Die Proben sind etwas über 600 mm lang und werden auf genau 600 mm Abstand aufgelegt.
Der Versuch besteht aus zwei Zyklen:
- Eine Last von 50 kg in der Mitte aufbringen, dann entfernen. Um den Versuch zu bestehen, muss die Leiste elastisch in ihre ursprüngliche Form zurückfedern, ohne sichtbare Schäden oder Verformungen.
- Nach Bestehen des ersten Zyklus wird die Leiste bis zum Bruch belastet und die Bruchlast wird aufgezeichnet. Die Bruchspannung muss 90 MPa überschreiten. Für 19 × 19 mm Leisten entspricht das einer Last von 70 kg. Mit dem kleineren Querschnitt müssen die 18 × 18 mm Leisten 580 N bzw. 59,2 kg überschreiten.
Versuchsaufbau

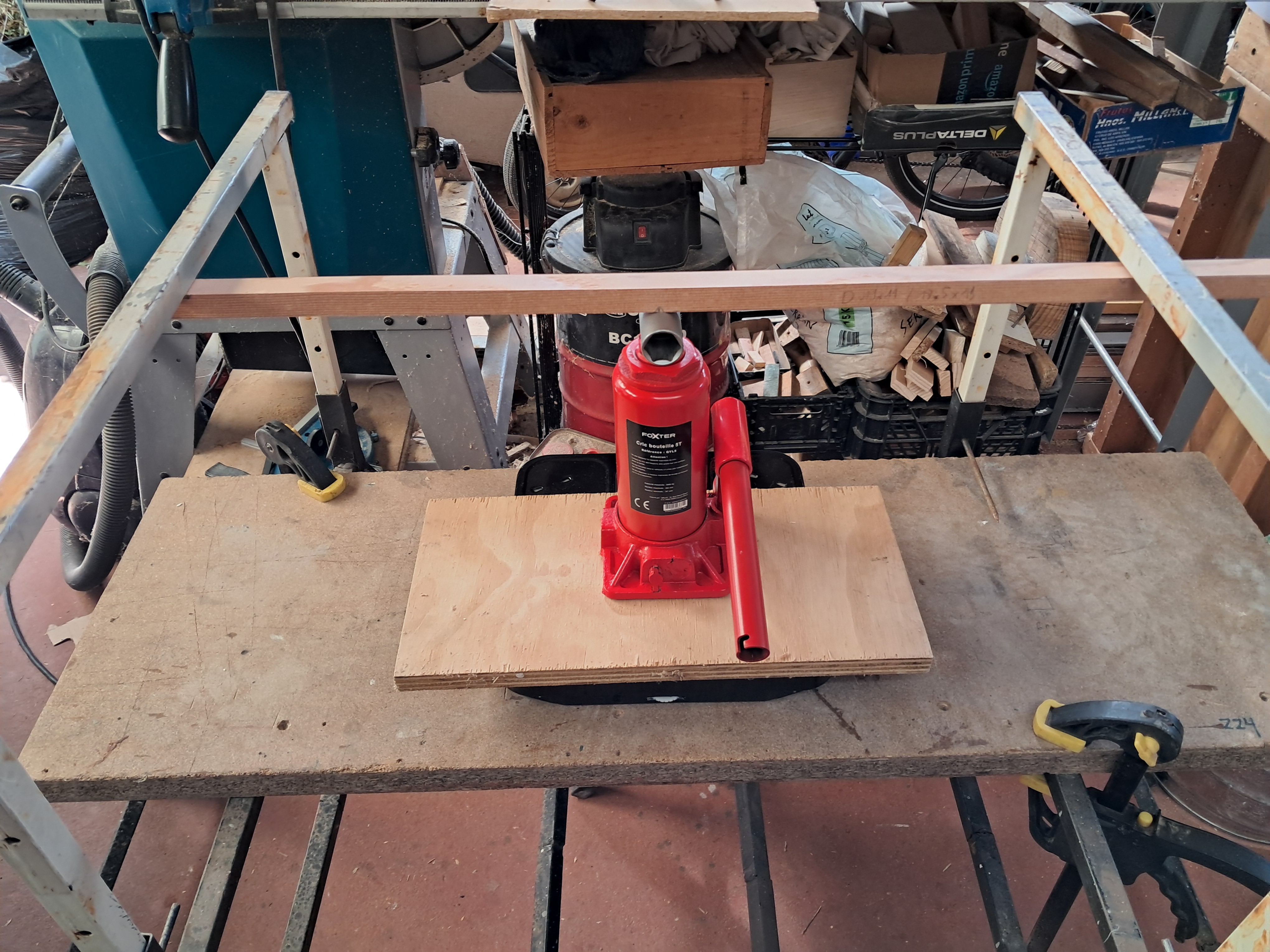

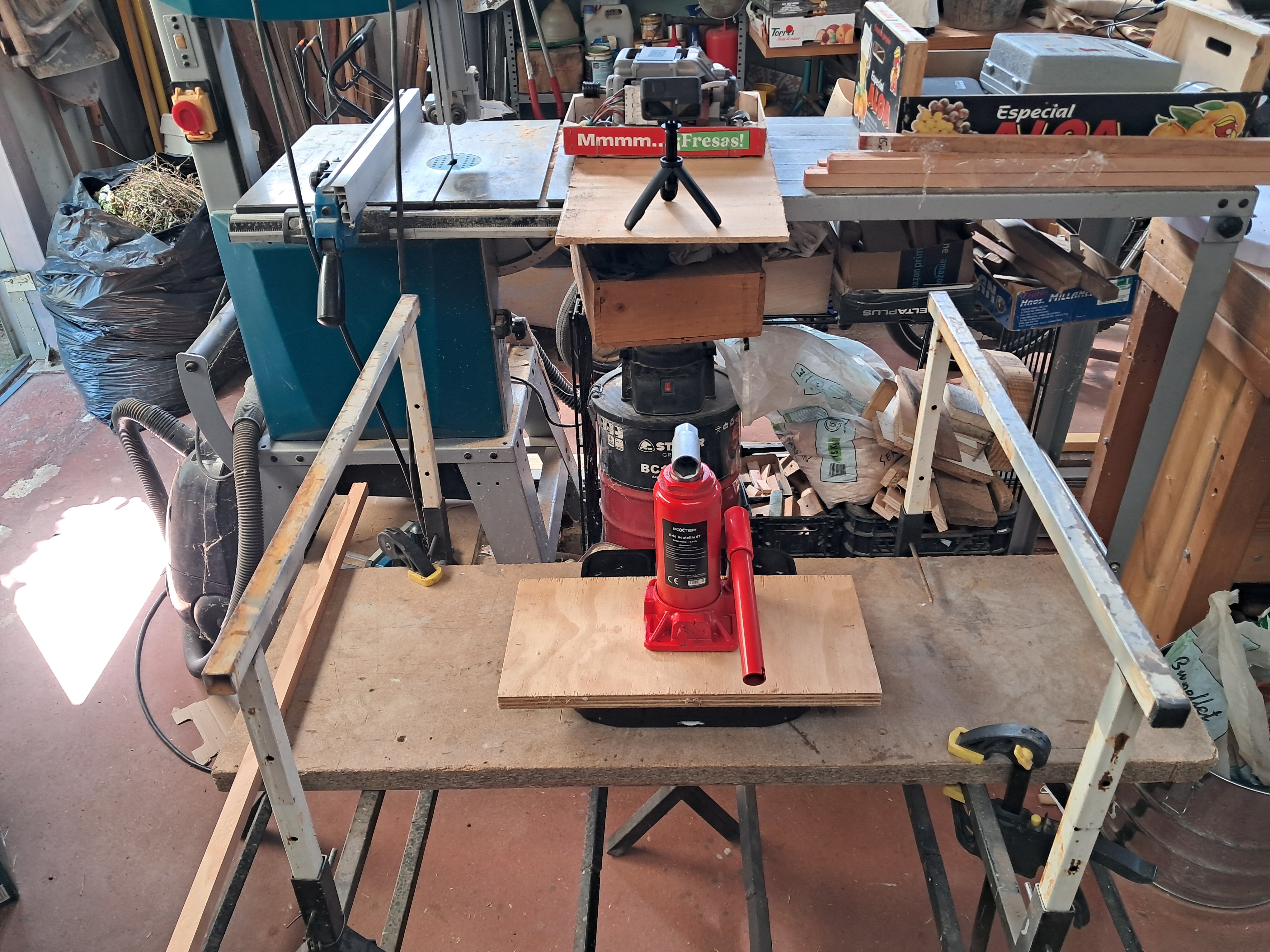

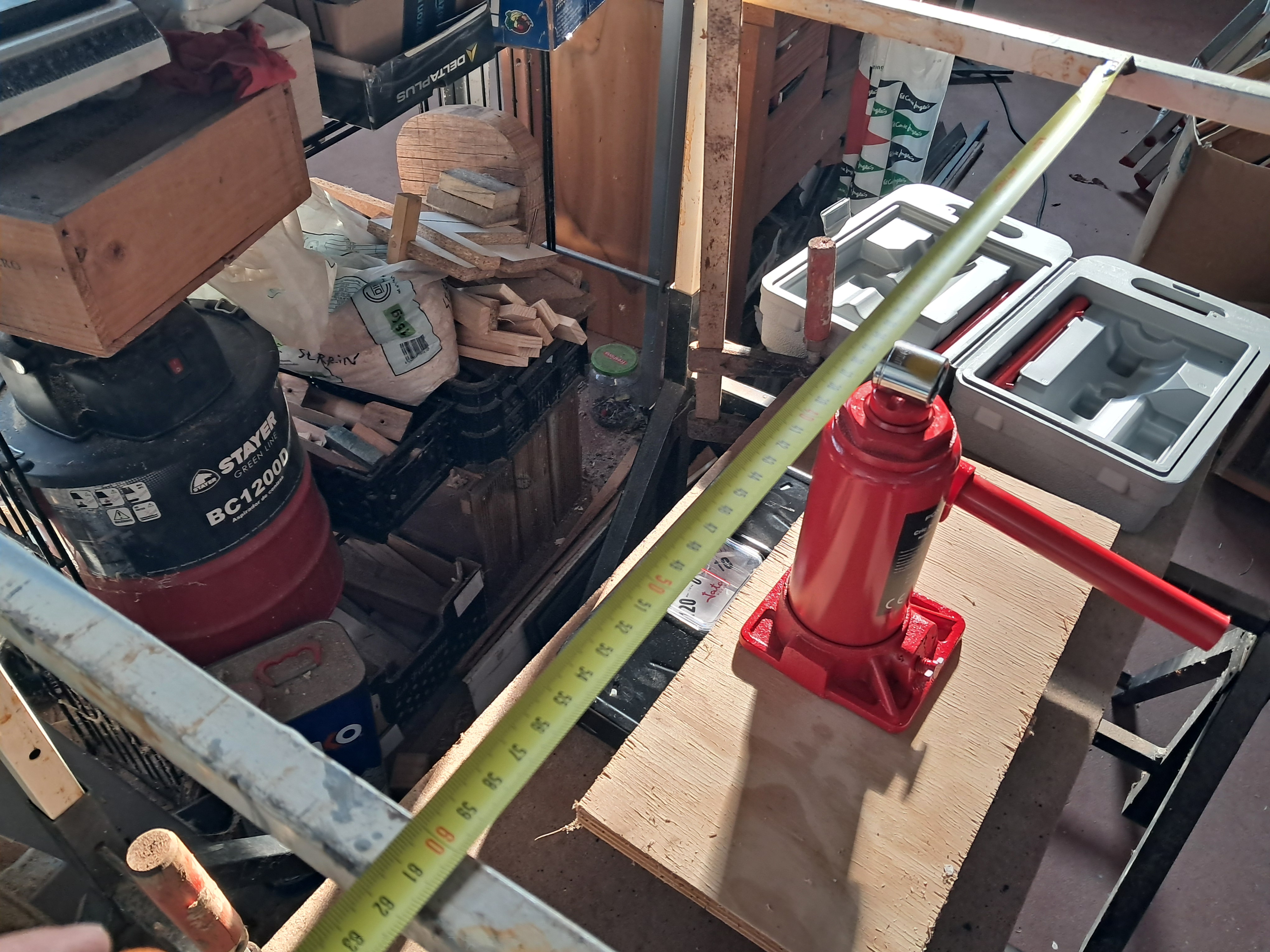

Für den Versuch verwendete ich zwei metallene Caballetes, die auf genau 600 mm Abstand aufgestellt wurden. Diese dienen als Auflager für die Proben. Die Kraft wird von unten mit einem Hydraulikheber aufgebracht. Um keinen scharfen Rand zu nutzen, verwendete ich eine große Mutter aus einem Ratschenschlüssel.
Der Hydraulikheber steht auf einer normalen Badezimmerwaage.

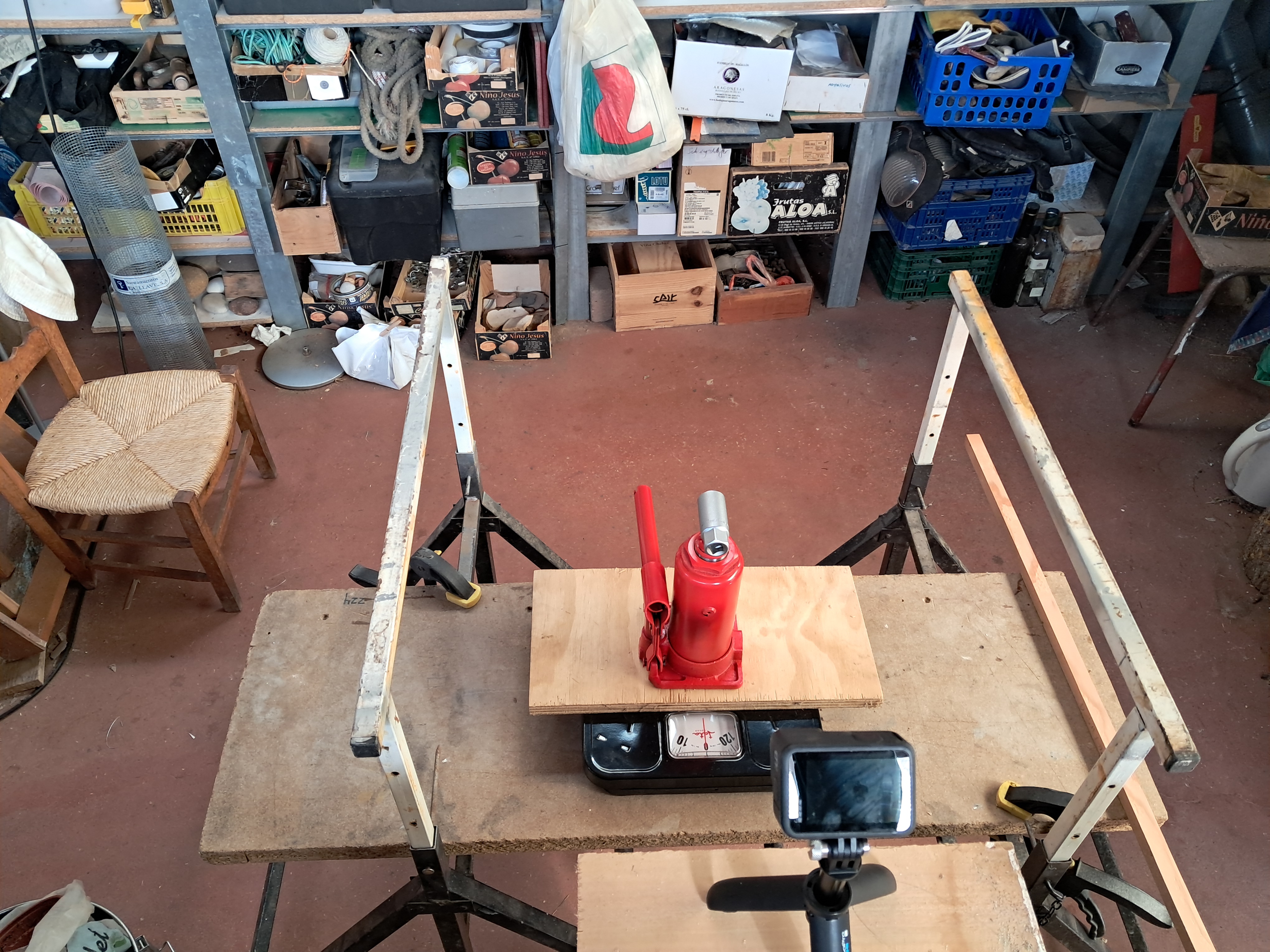

Um eine zuverlässige Ablesung der Waage zu erhalten, stellte ich eine Kamera auf, die die Waage filmt. So konnte ich mich auf andere Dinge konzentrieren, ohne genau den Moment abpassen zu müssen, in dem die Probe versagt.
×
×
×
×
Proben

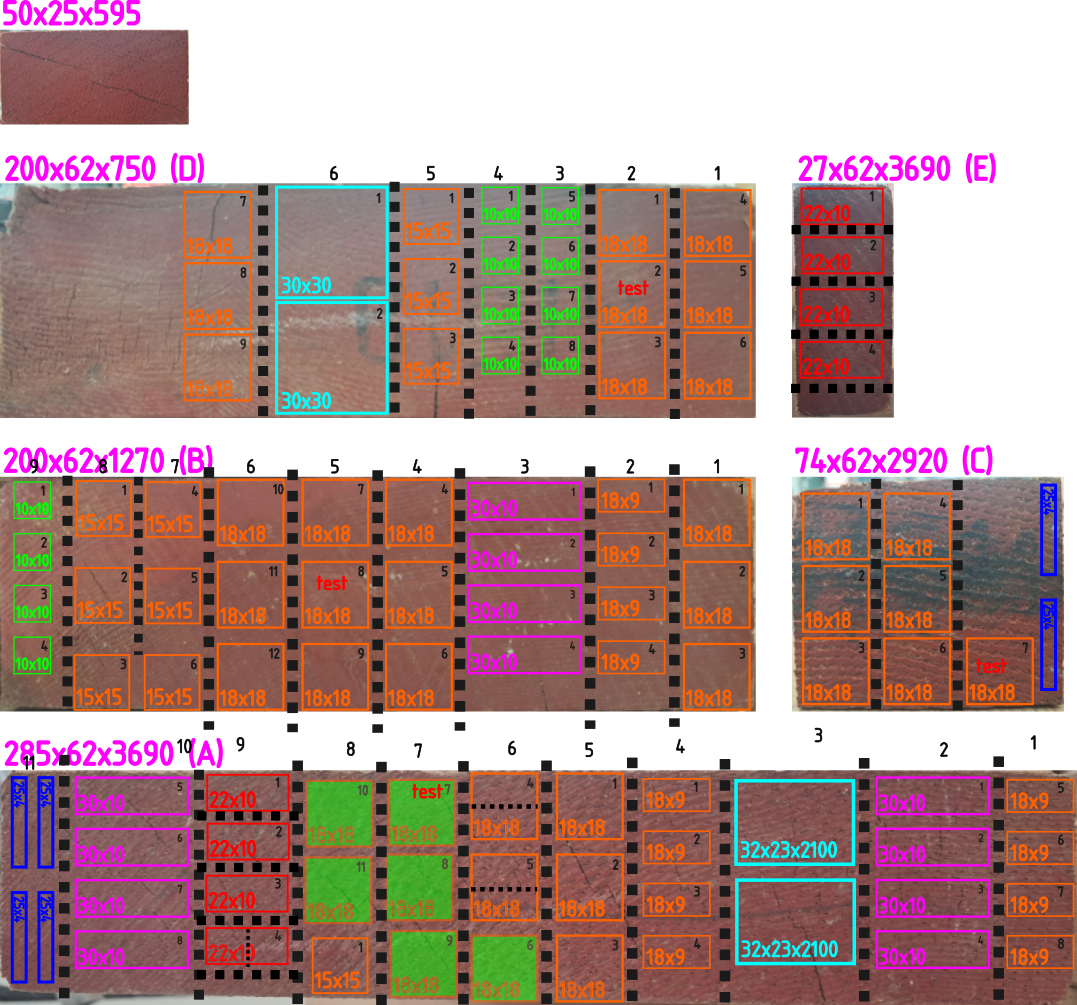

Ich wählte bewusst Proben aus, die nicht makellos aussahen — nicht mit echten Fehlern wie Ästen, sondern Abschnitte der Leiste, bei denen die Jahresringe nicht ganz gerade verlaufen und das Holz etwas weniger dicht ist. Die Abschnitte, aus denen die Proben entnommen wurden, sind mit „Test" markiert.
×
Ergebnisse
Ich hatte etwas Angst vor dem Ergebnis. Was würde ich tun, wenn die Versuche scheitern? Zum Glück war diese Sorge unbegründet! Alle Proben haben die Versuche mit einem guten Sicherheitsabstand bestanden.
- Alle drei Proben kehrten in ihre ursprüngliche Form zurück, ohne jedes Anzeichen von Schaden oder Verformung — obwohl ich sie etwas mehr als erforderlich belastet habe (ich behielt die 50 kg Last trotz des kleineren Querschnitts bei).
- Alle drei Proben überschritten die geforderte Last vor dem Bruch.
| Sample | 50kg test | Failure at |
|---|---|---|
| A8 | ok | 706 N (72 kg) |
| B1 | ok | 687 N (70 kg) |
| D3 | ok | 608 N (62 kg) |

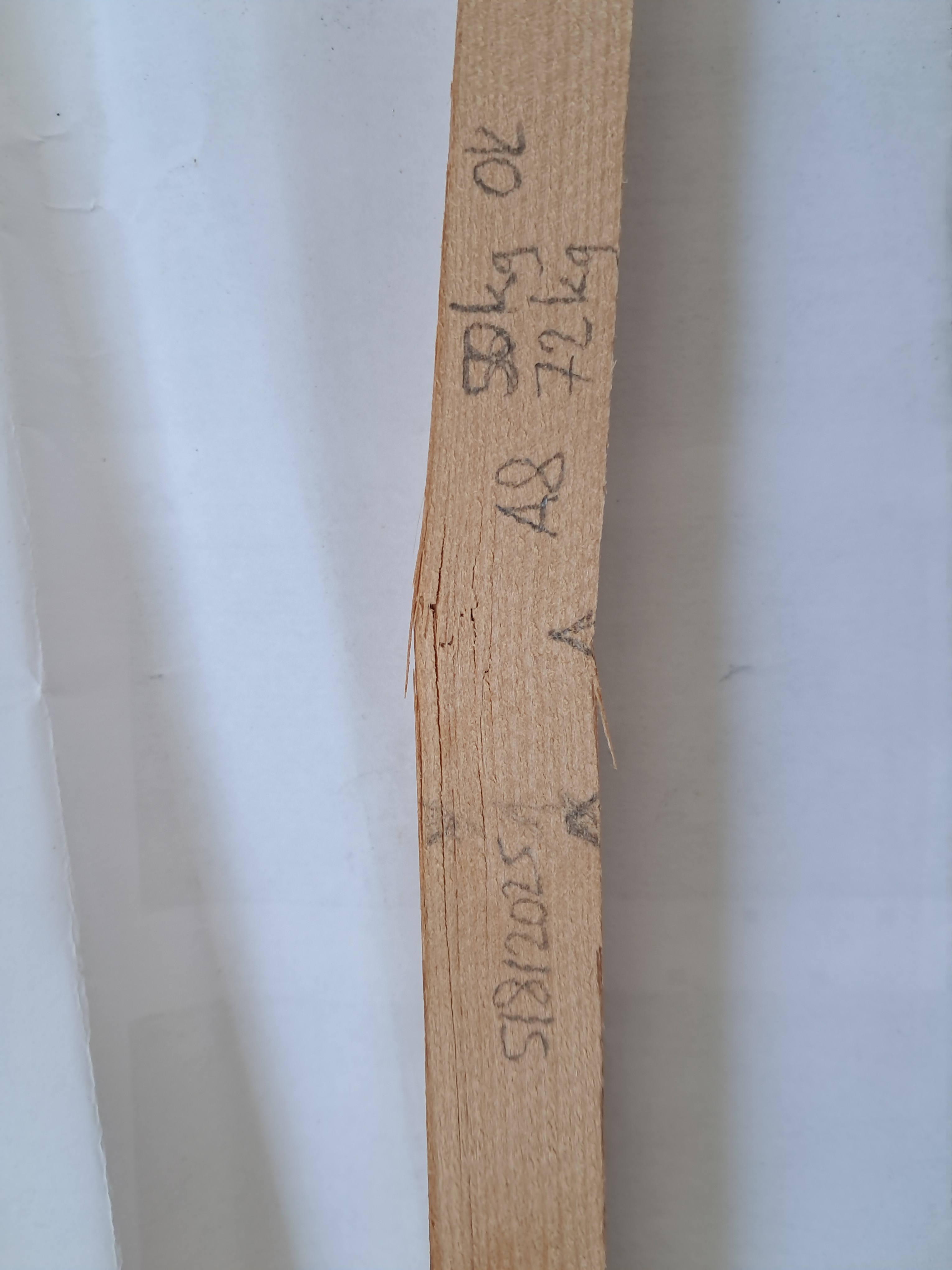

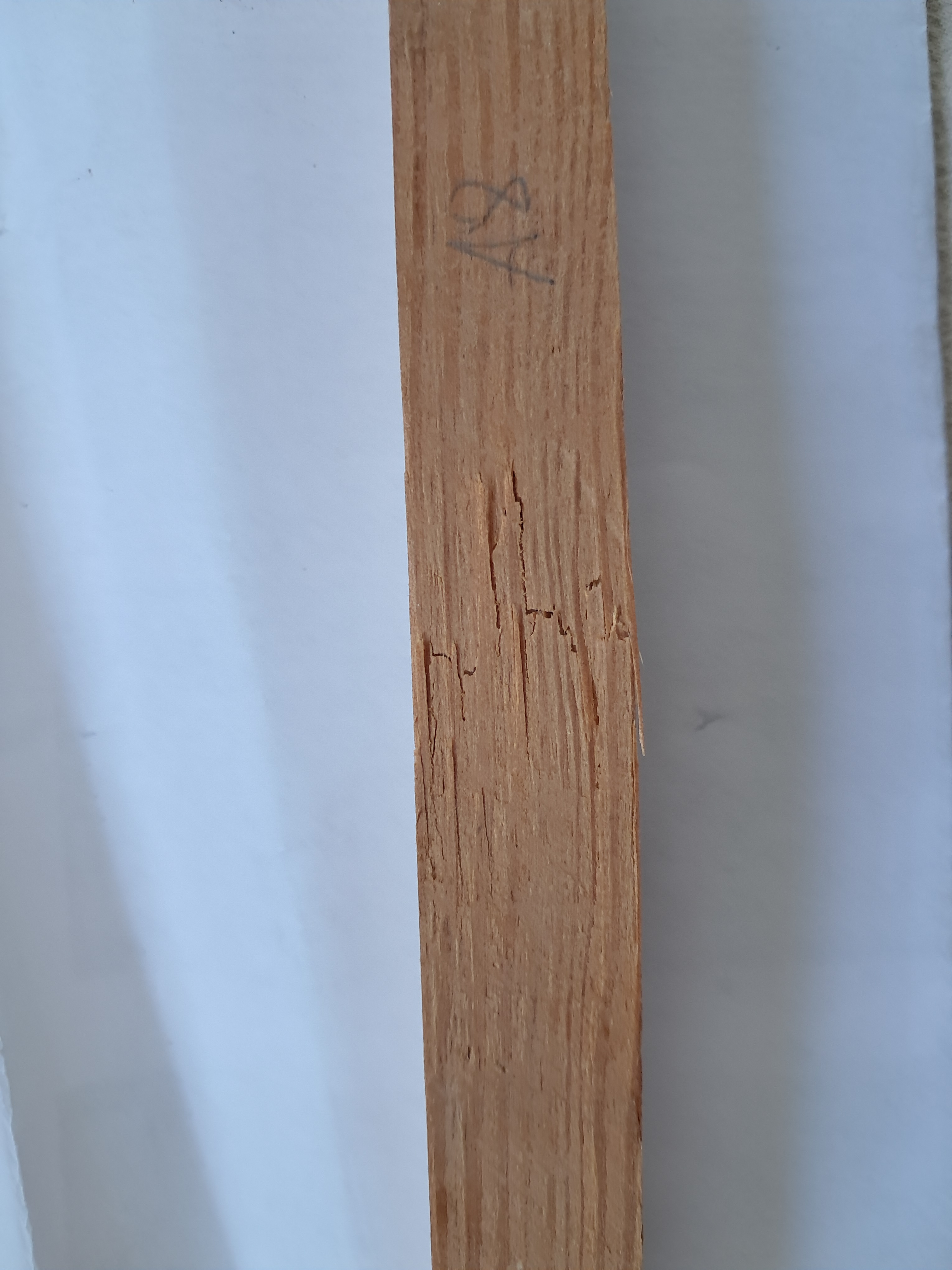

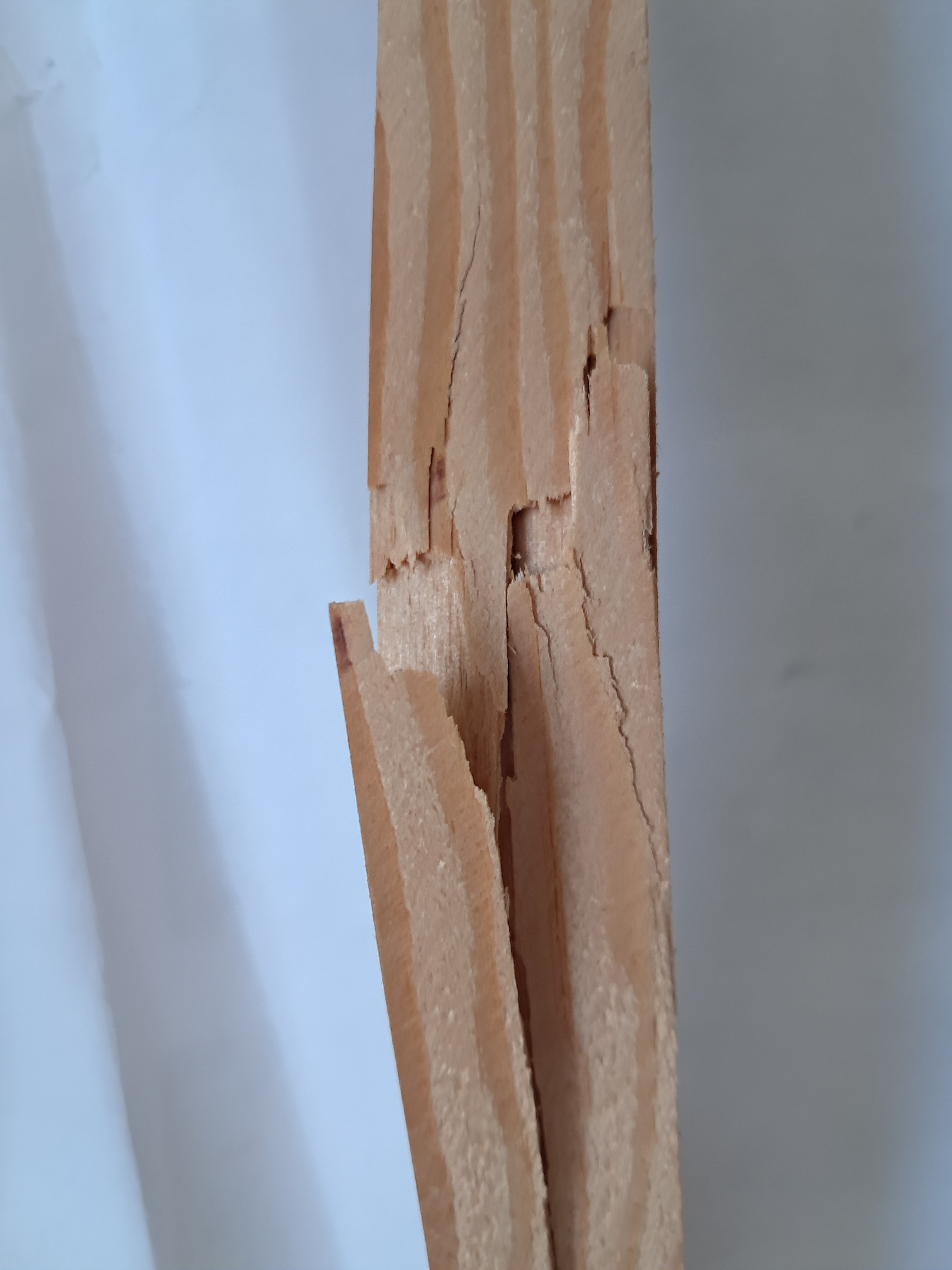

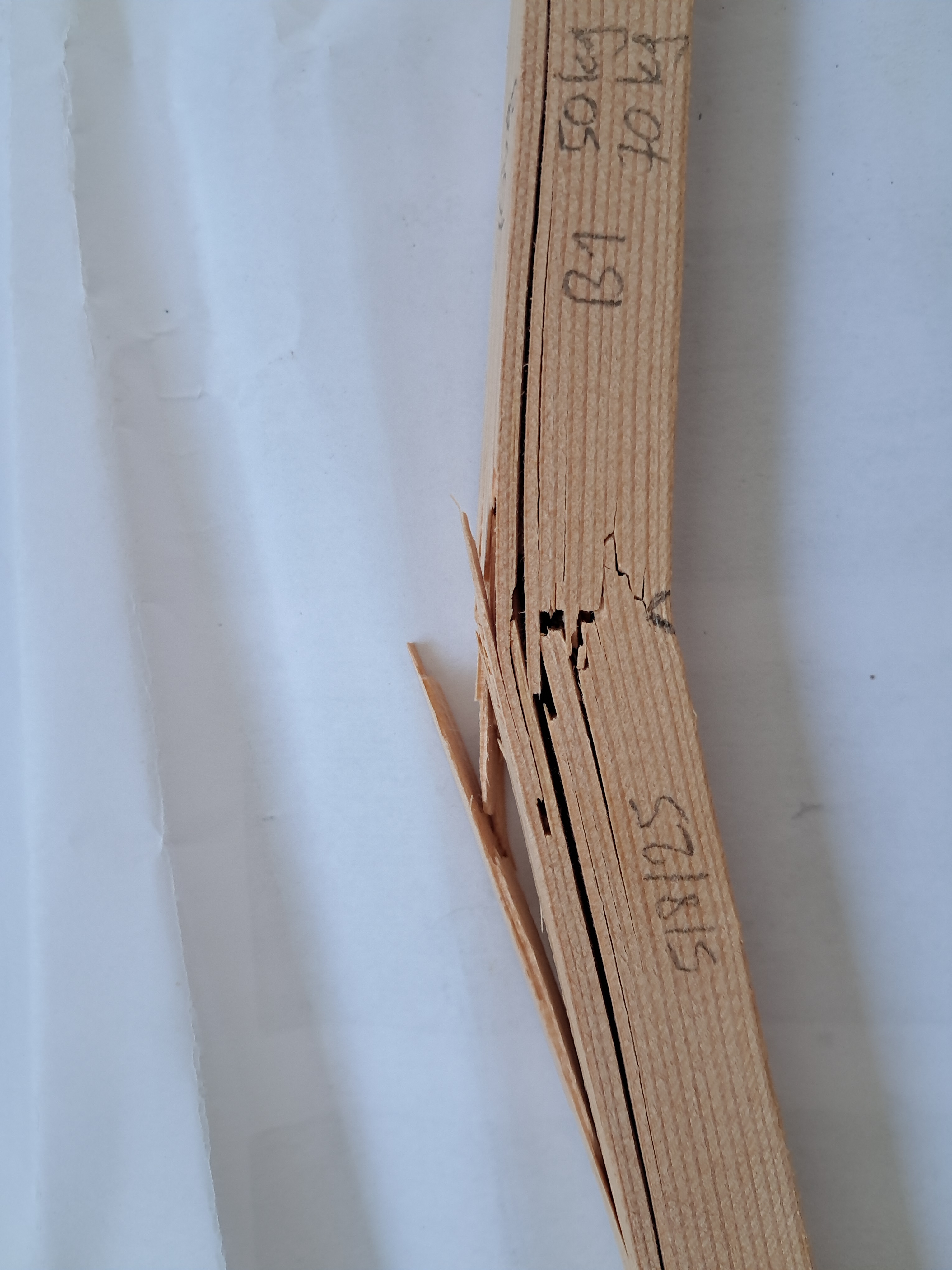

Fotos der Brüche

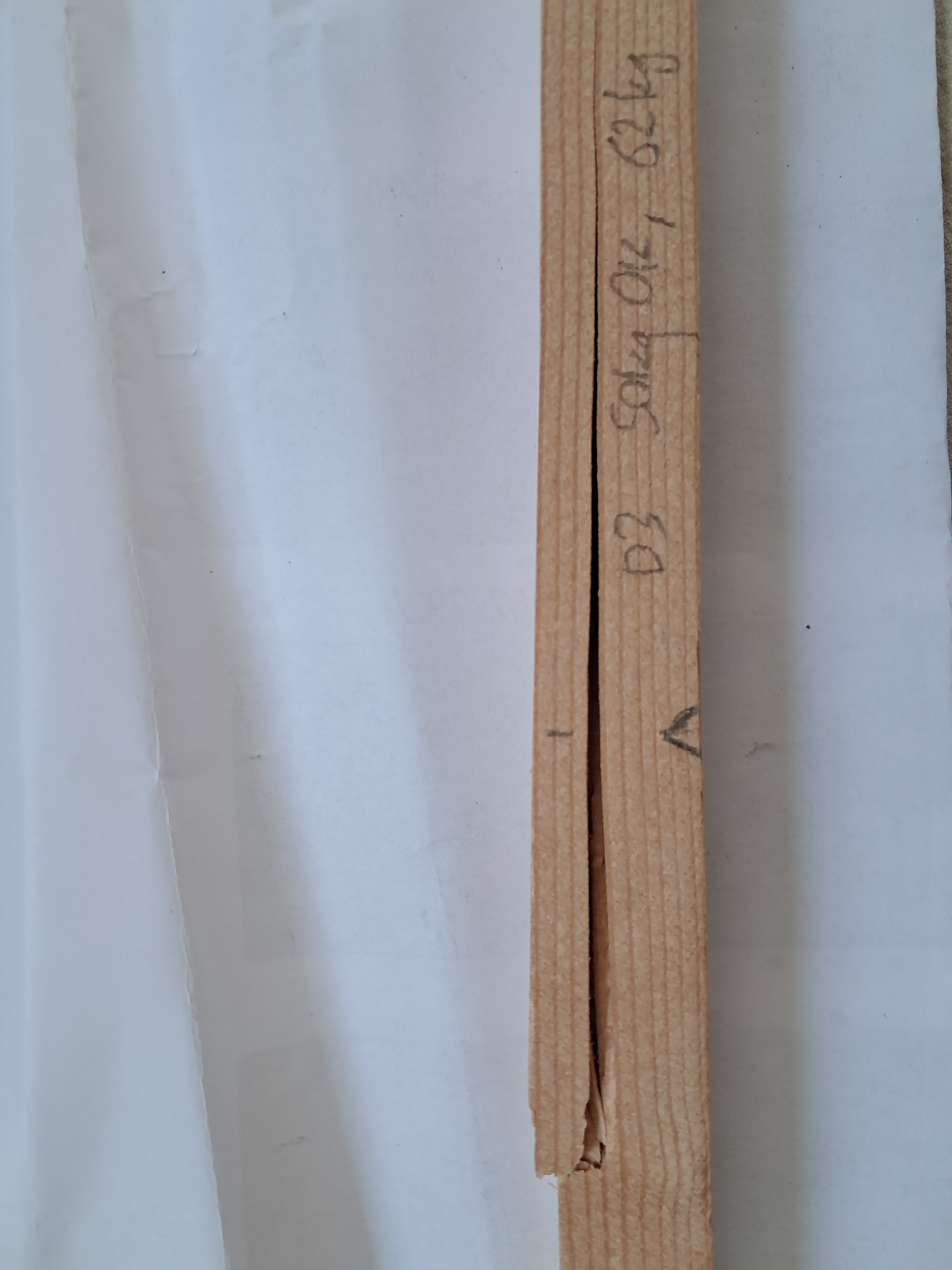

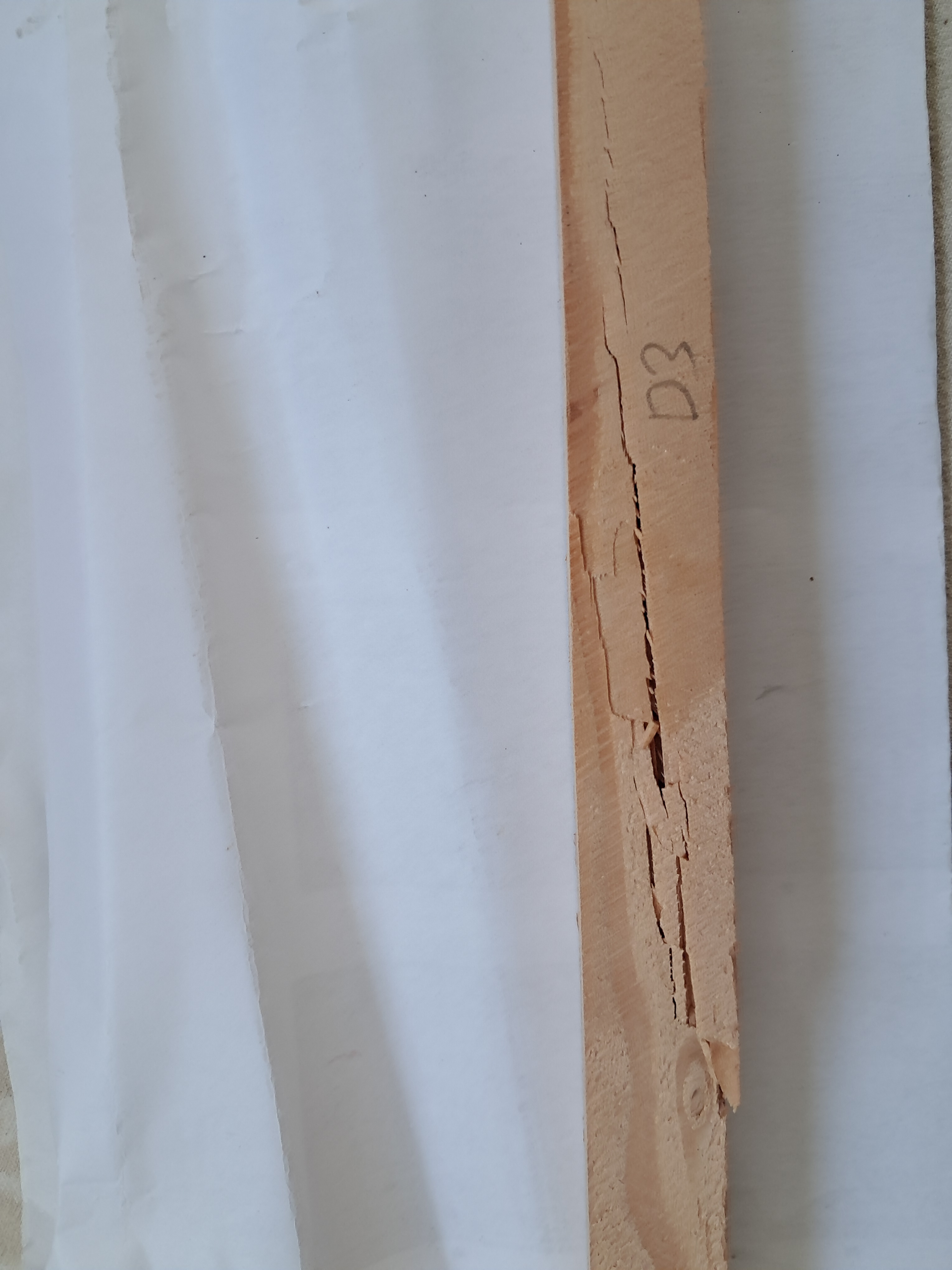

Die Brüche sehen für mein ungeübtes Auge recht gut aus. Die Probe D3 ist nicht sehr sauber, und es ist bemerkenswert, wie ein kleiner Astknoten als Ausgangspunkt des Bruchs erscheint.
×
×
×
×
×
×
Fazit
Ich bin sehr zufrieden mit diesen Ergebnissen. Ich habe das Verfahren befolgt und bin sehr zuversichtlich, dass die Versuche korrekt durchgeführt wurden und das Holz die Anforderungen erfüllt. Damit werde ich jetzt weitermachen und mit der Arbeit an den Rumpfspanten beginnen.
