Hoy realicé una tarea muy importante: ensayos de carga para verificar la calidad y resistencia de mis listones de pino de Oregón. Seleccioné tres muestras de diferentes listones.
La configuración del ensayo está descrita en la documentación. La única diferencia respecto a la documentación es que tuve que usar listones de 18×18 mm en lugar de 19×19 mm, ya que no tengo mucho material de sobra y los tengo cortados a 18×18 mm. Por lo demás, sigo el procedimiento. Las muestras miden algo más de 600 mm y están apoyadas a exactamente 600 mm de distancia.
El ensayo consta de dos ciclos:
- Aplicar una carga de 50 kg en el centro y retirarla. Para superar el ensayo, el listón debe recuperar elásticamente su forma original sin daños ni deformaciones visibles.
- Tras superar el primer ciclo, el listón se carga hasta la rotura y se registra la carga última. La tensión de rotura debe superar los 90 MPa. Para los listones de 19×19 mm eso corresponde a una carga de 70 kg. Con la sección transversal menor, los listones de 18×18 mm deben superar 580 N, o 59,2 kg de carga.
Configuración del ensayo

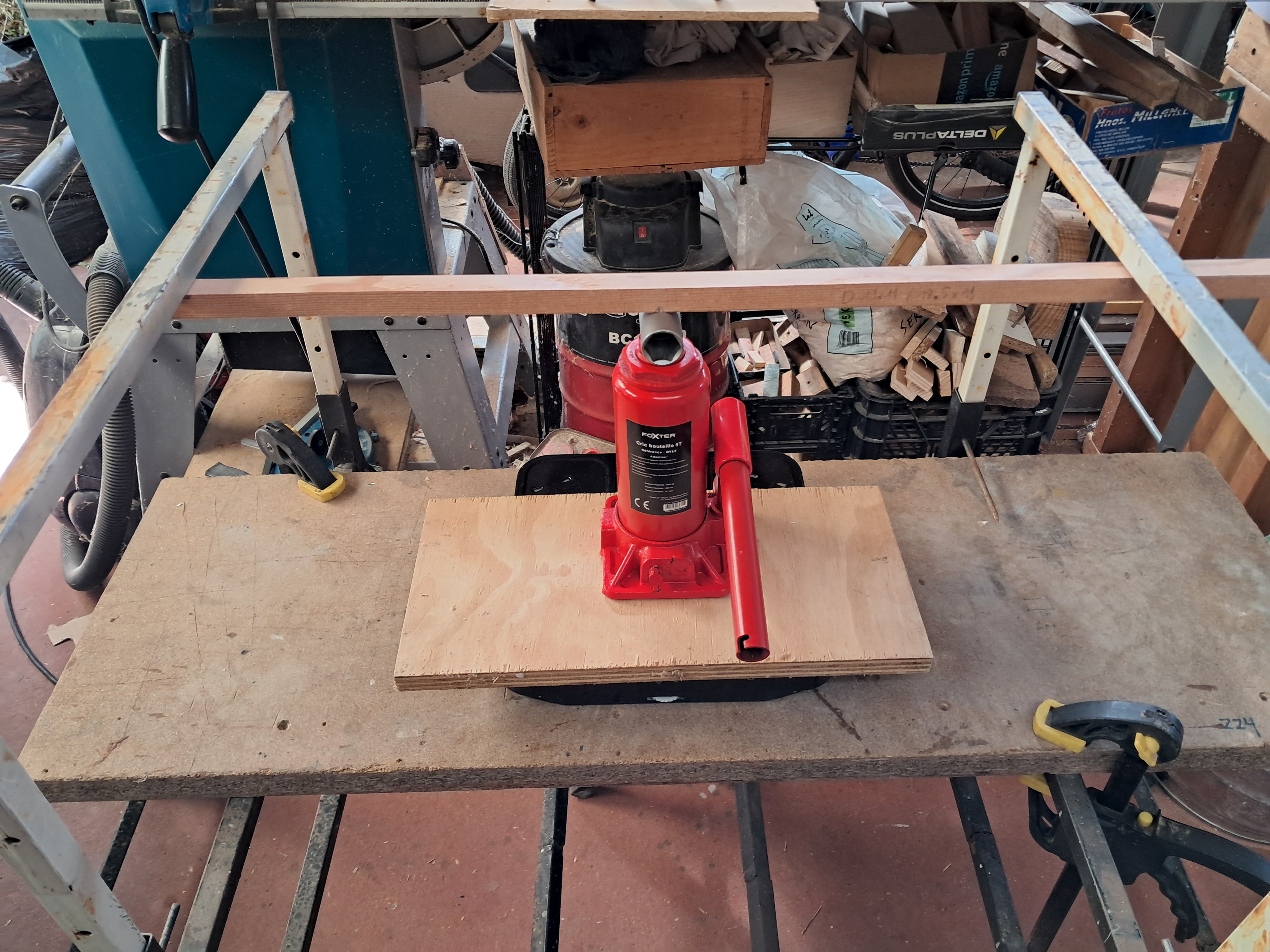

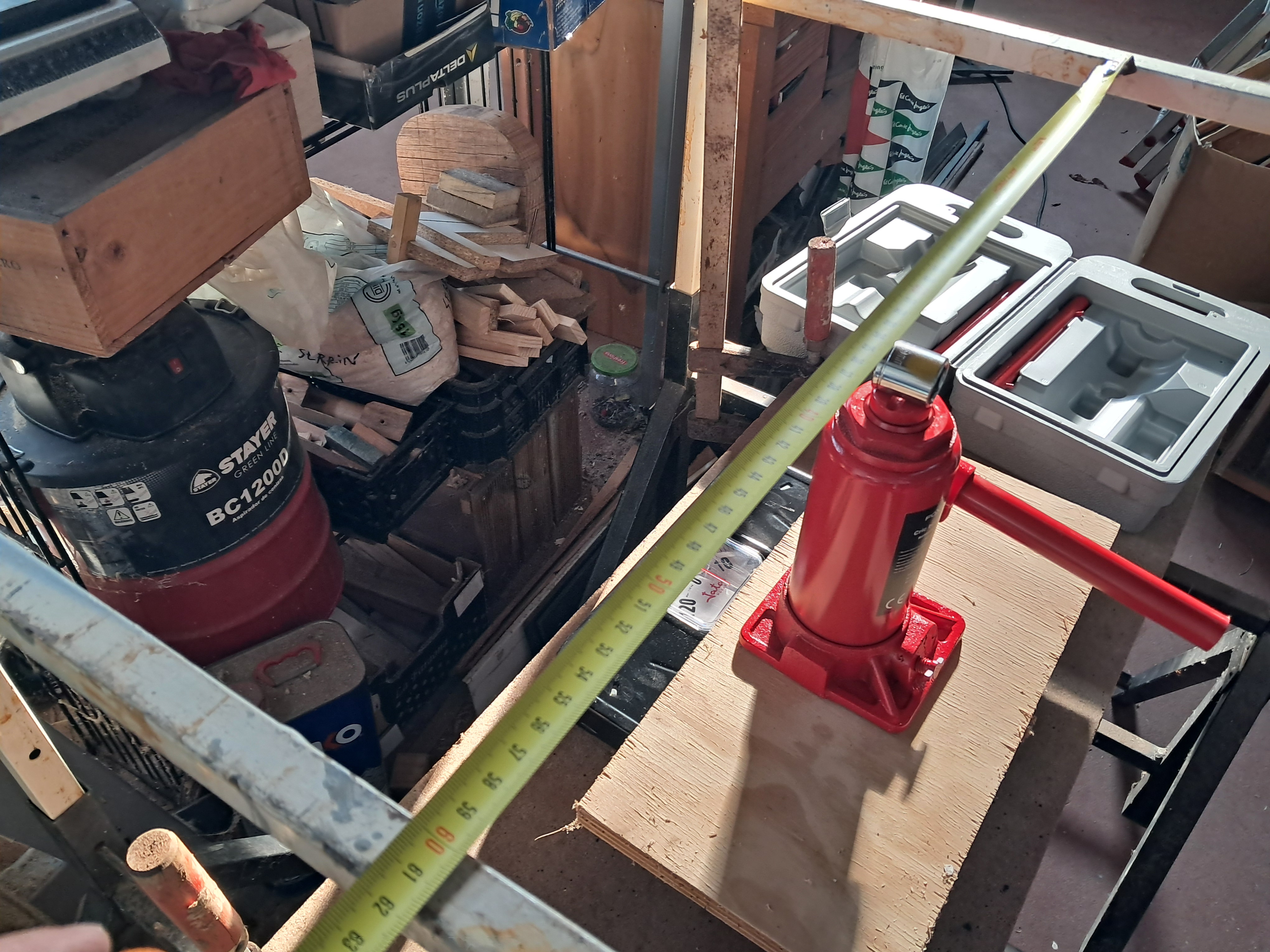

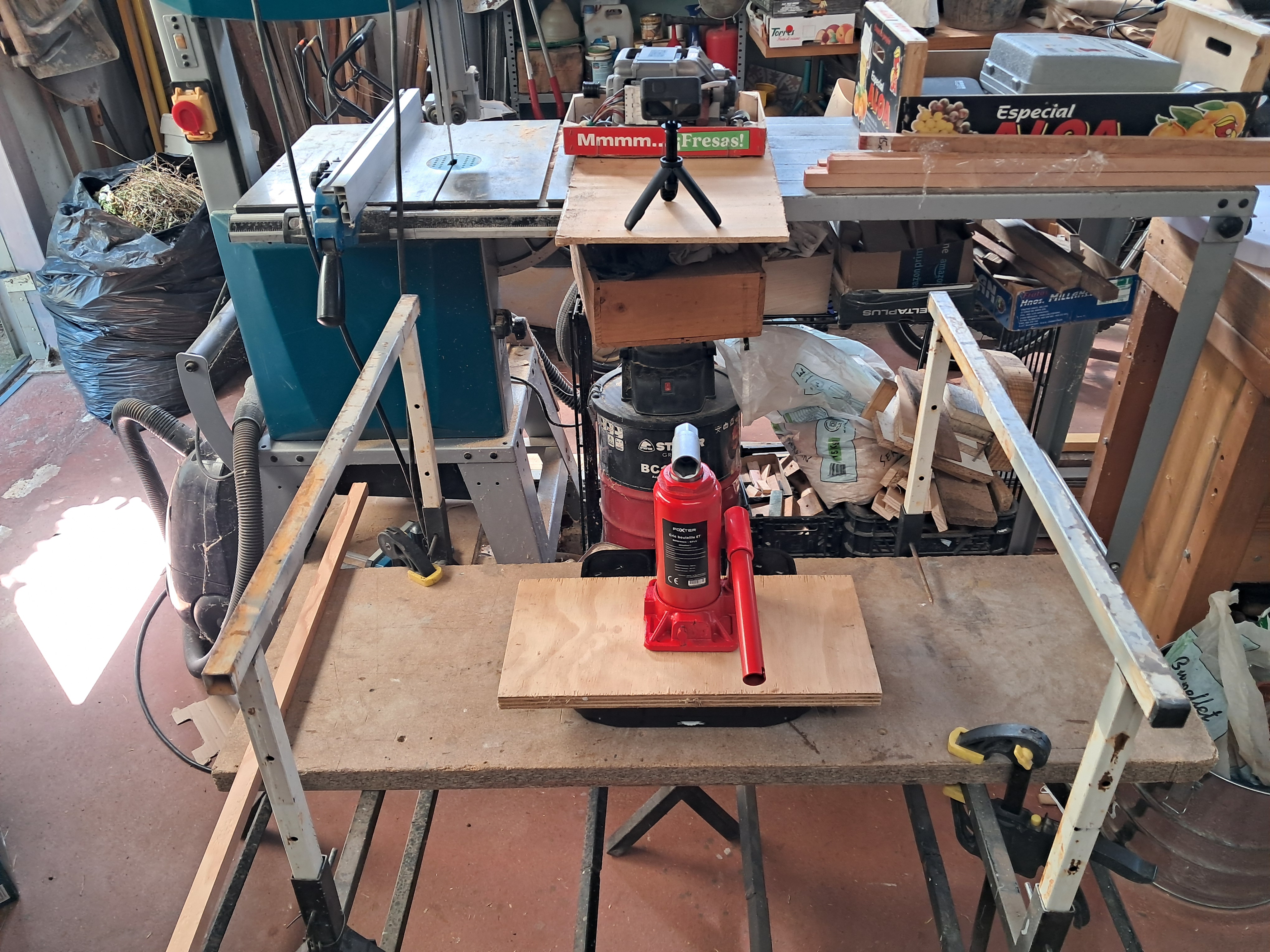

Para realizar el ensayo utilicé dos caballetes metálicos colocados a exactamente 600 mm de distancia. Estos sirven de apoyos laterales para las muestras. La fuerza se aplica por debajo mediante un gato hidráulico. Para evitar presionar con un borde afilado, usé una tuerca grande de una llave de carraca.
El gato hidráulico está colocado sobre una báscula de baño normal.

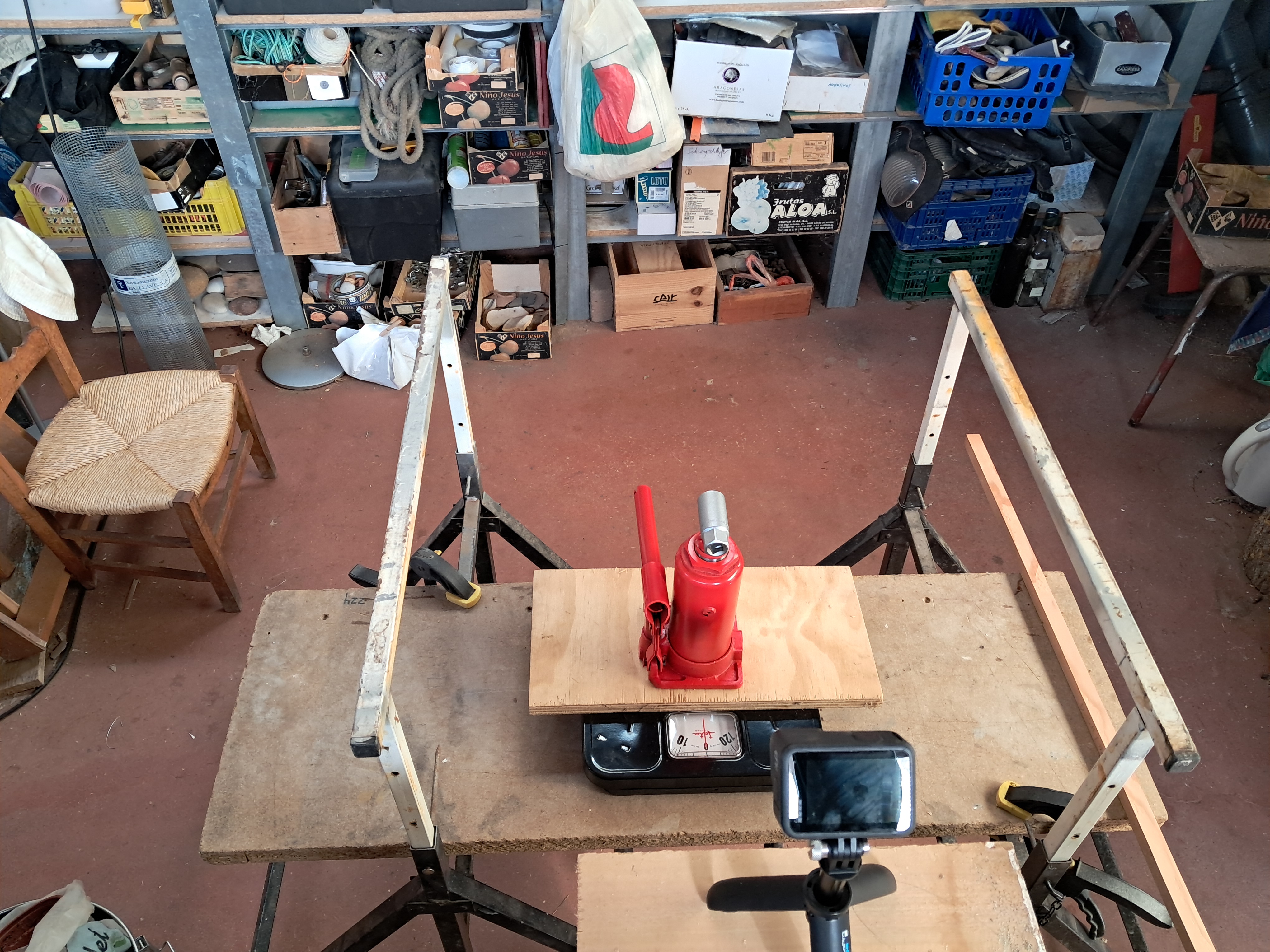

Para obtener una lectura fiable de la báscula, coloqué una cámara grabándola. Así pude centrarme en otras cosas sin preocuparme por capturar el momento exacto en que falla la muestra.
×
×
×
×
Muestras

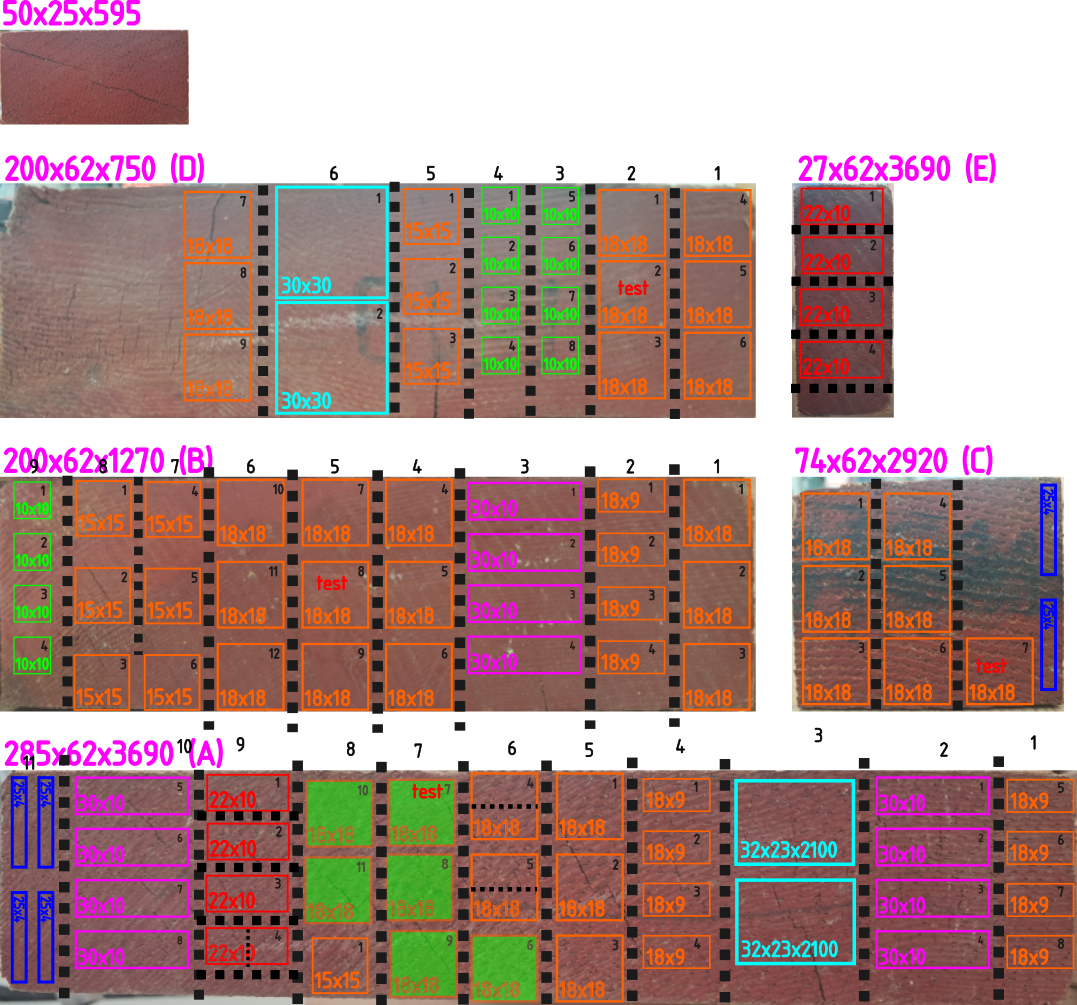

Elegí deliberadamente muestras que no parecían perfectas — no con defectos reales como nudos, sino secciones del listón donde los anillos anuales no son perfectamente rectos y la madera es ligeramente menos densa. Las secciones de donde se tomaron las muestras están marcadas con "Test".
×
Resultados
Tenía algo de miedo al resultado. ¿Qué haría si los ensayos no pasaran? Por suerte, ese miedo no estaba justificado. ¡Todas las muestras superaron los ensayos con un margen bastante bueno!
- Las tres muestras recuperaron su forma original sin ningún signo de daño ni deformación — incluso cargándolas un poco más de lo requerido (mantuve los 50 kg de carga pese a la sección transversal menor).
- Las tres muestras superaron la carga requerida antes de la rotura.
| Sample | 50kg test | Failure at |
|---|---|---|
| A8 | ok | 706 N (72 kg) |
| B1 | ok | 687 N (70 kg) |
| D3 | ok | 608 N (62 kg) |

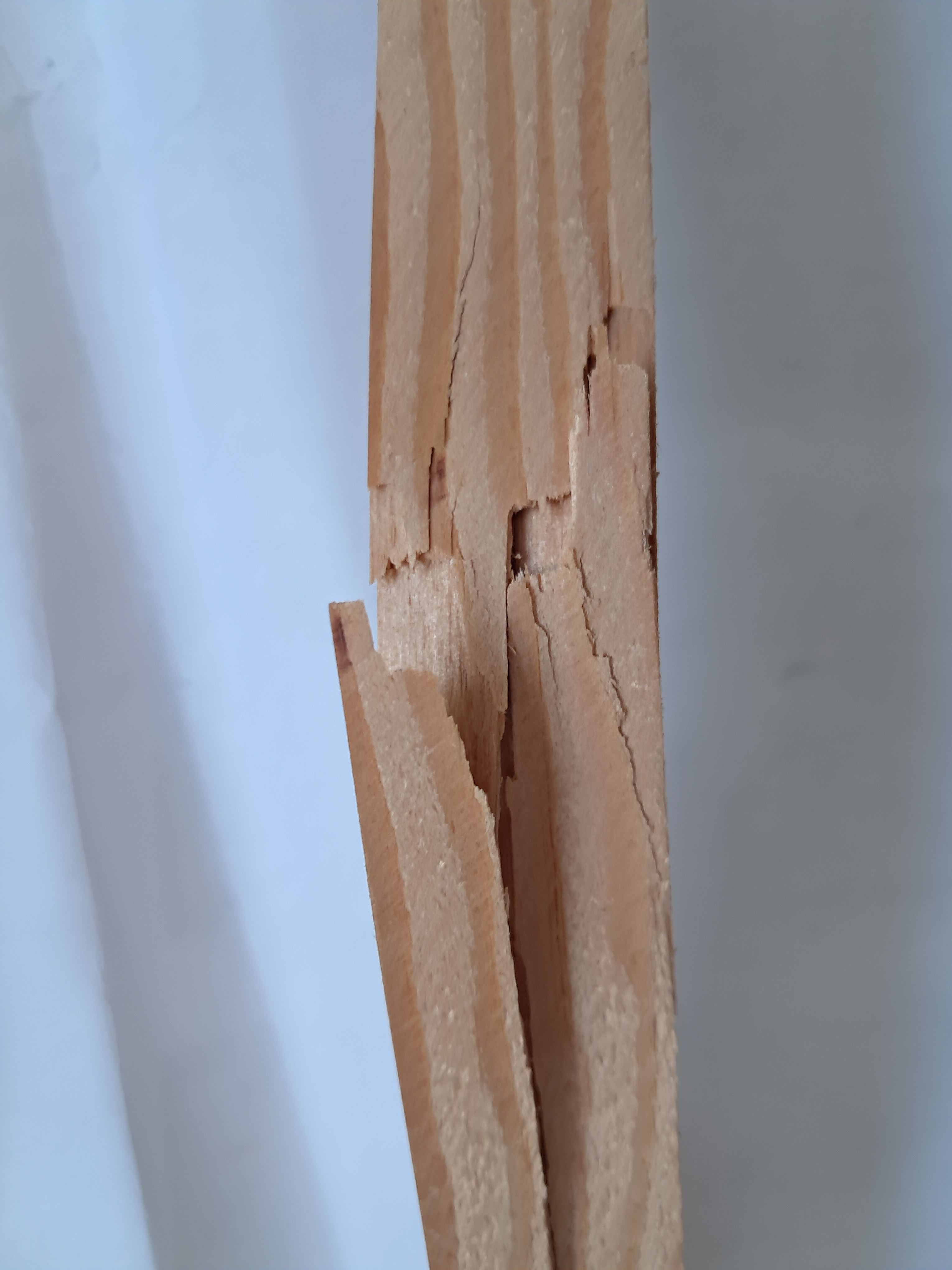

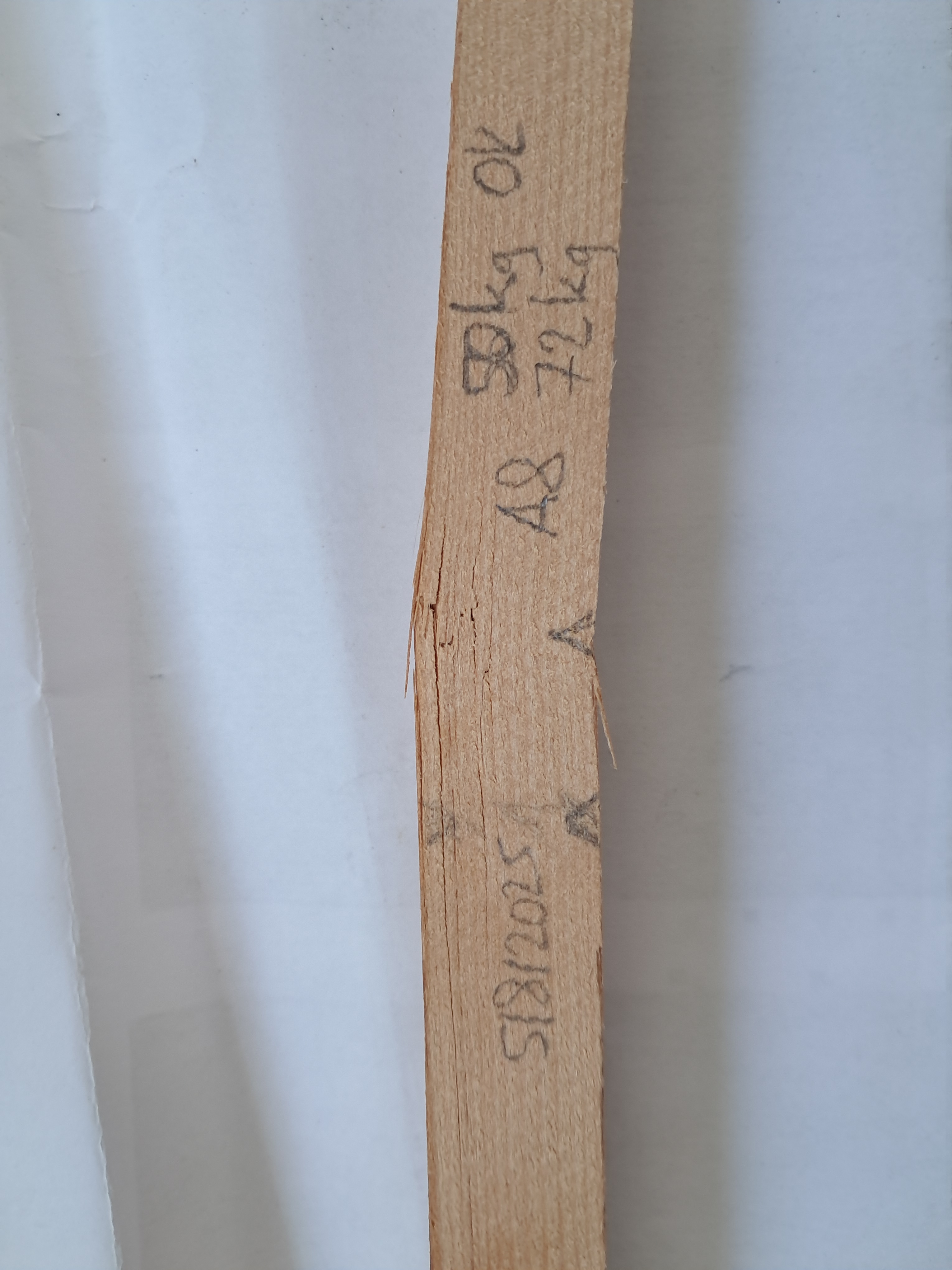

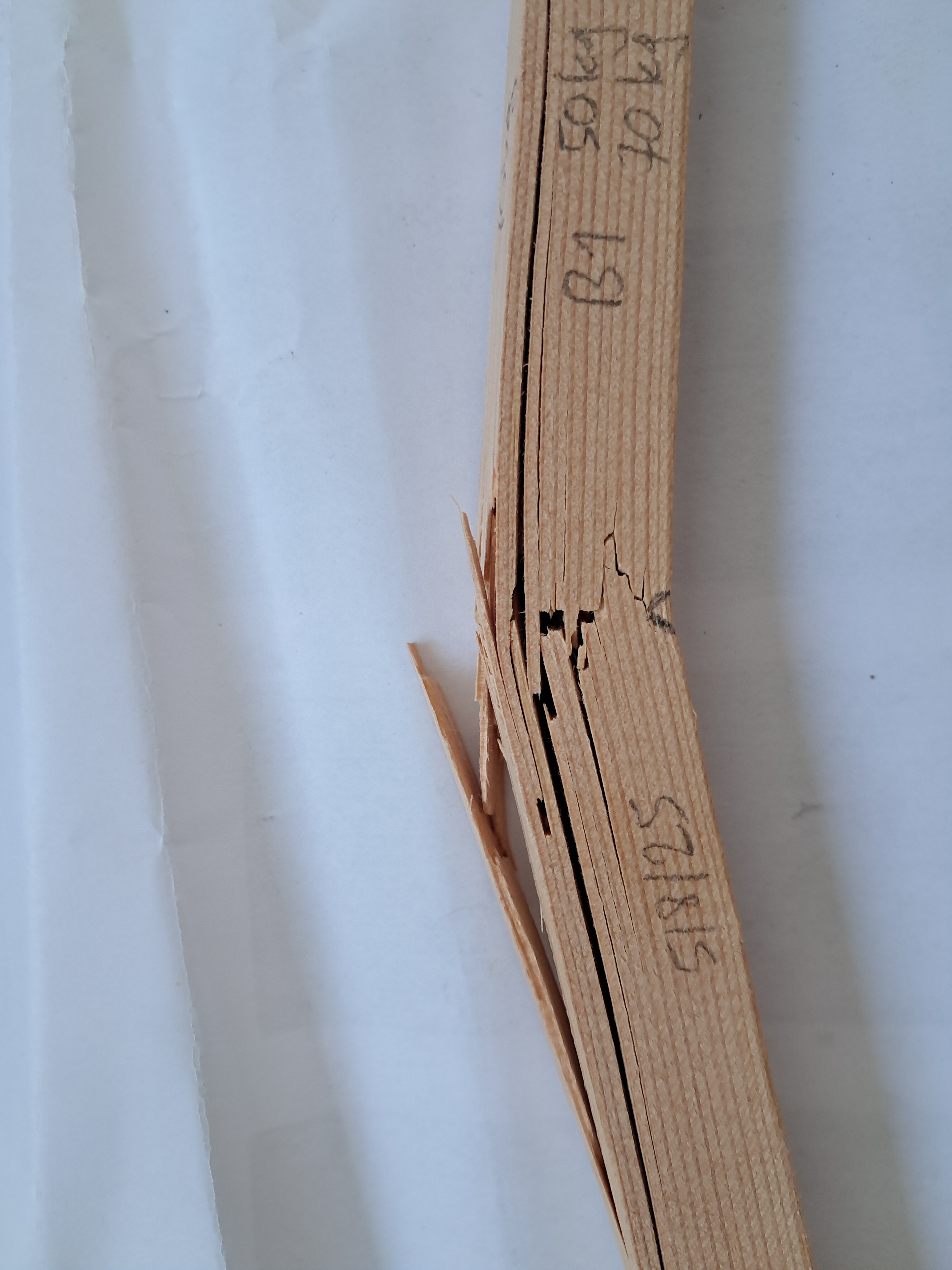

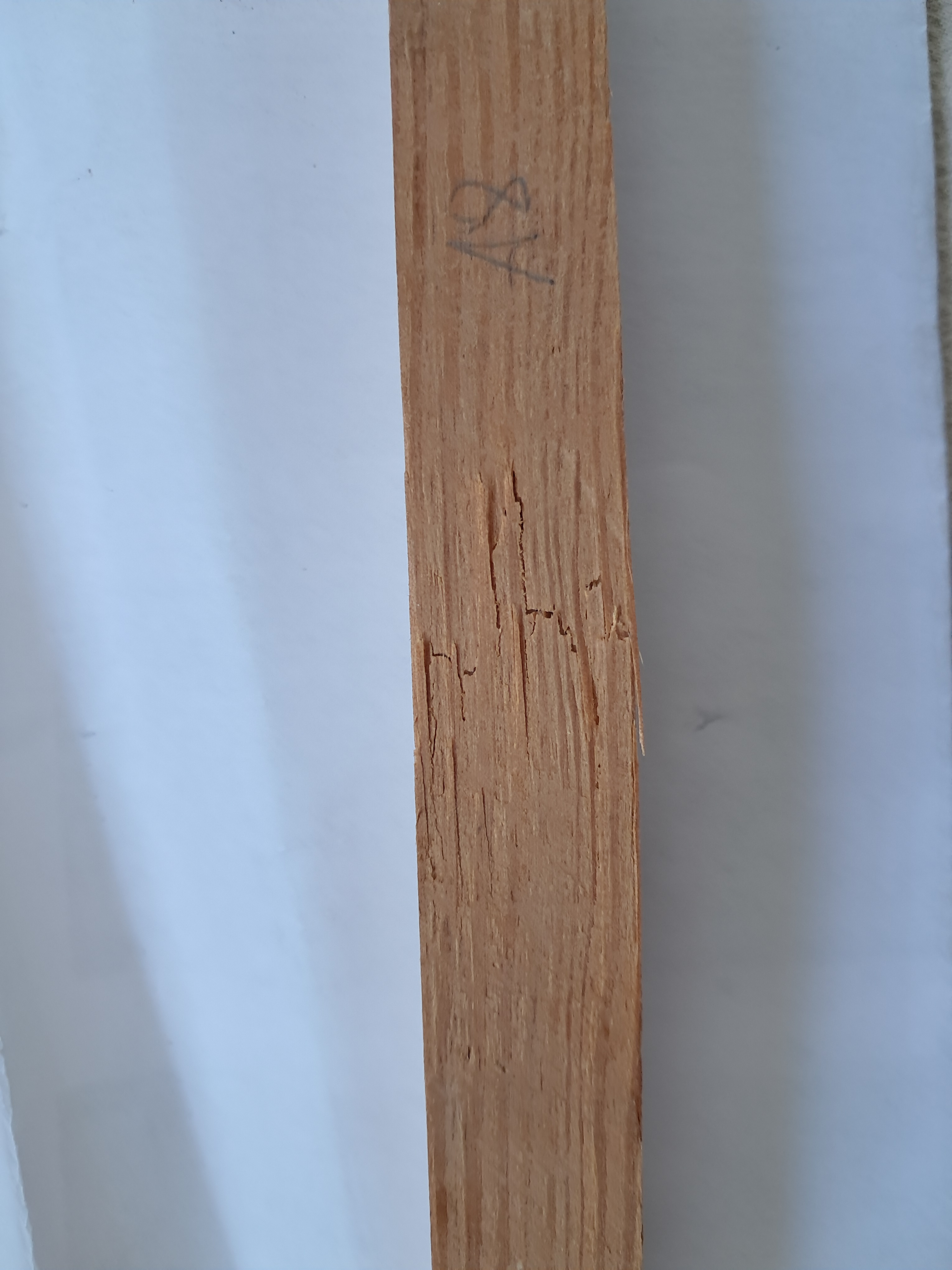

Fotos de las roturas

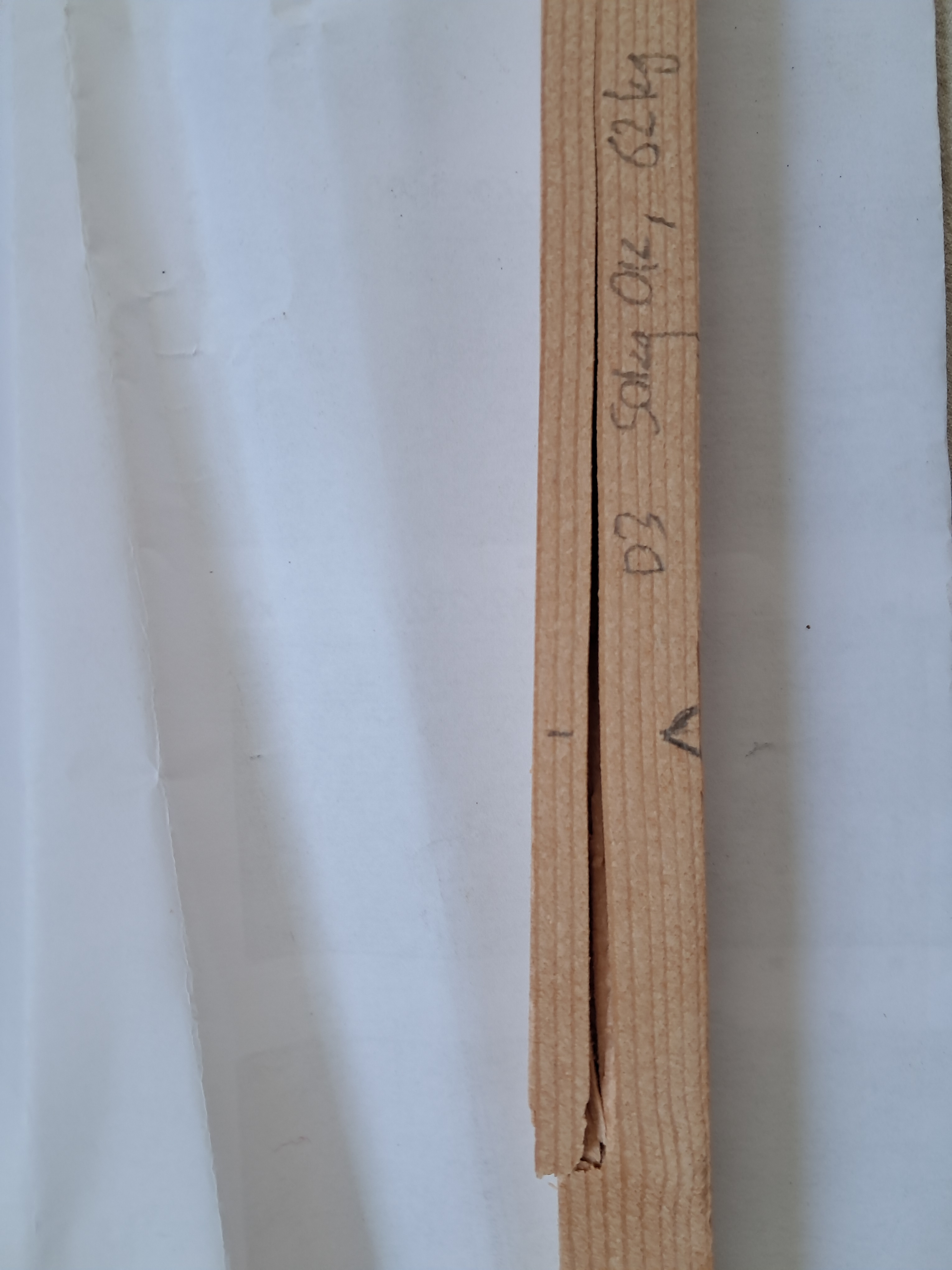

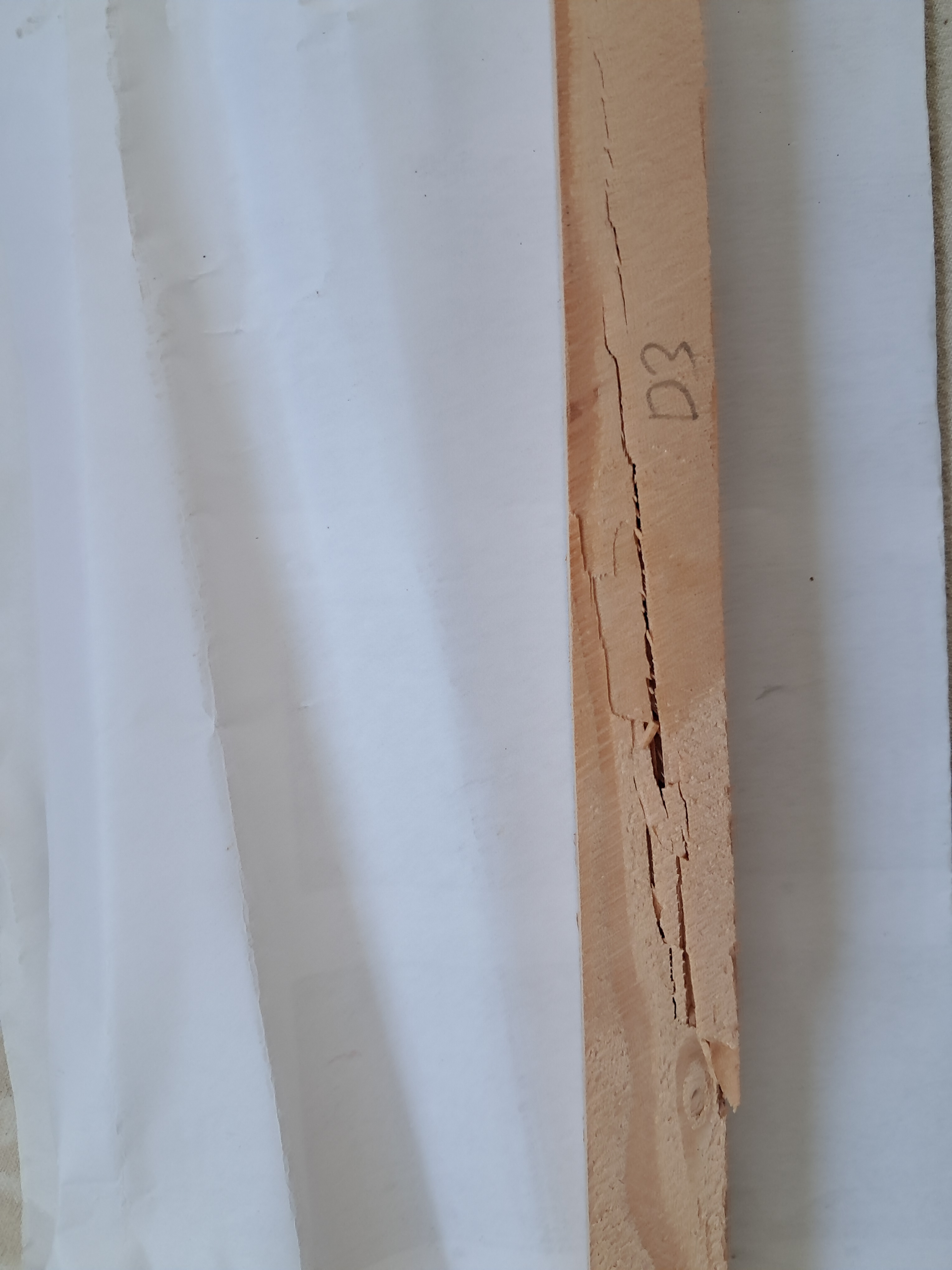

Las roturas tienen buen aspecto para mi ojo inexperto. La muestra D3 no es muy limpia y resulta bastante llamativo cómo un pequeño nudo de una rama parece ser el origen de la fractura.
×
×
×
×
×
×
Conclusión
Estoy muy satisfecho con estos resultados. Seguí el procedimiento y tengo mucha confianza en que los ensayos se realizaron correctamente y en que la madera cumple los requisitos. Con esto hecho, seguiré adelante y empezaré a trabajar en los cuadernas del fuselaje.
