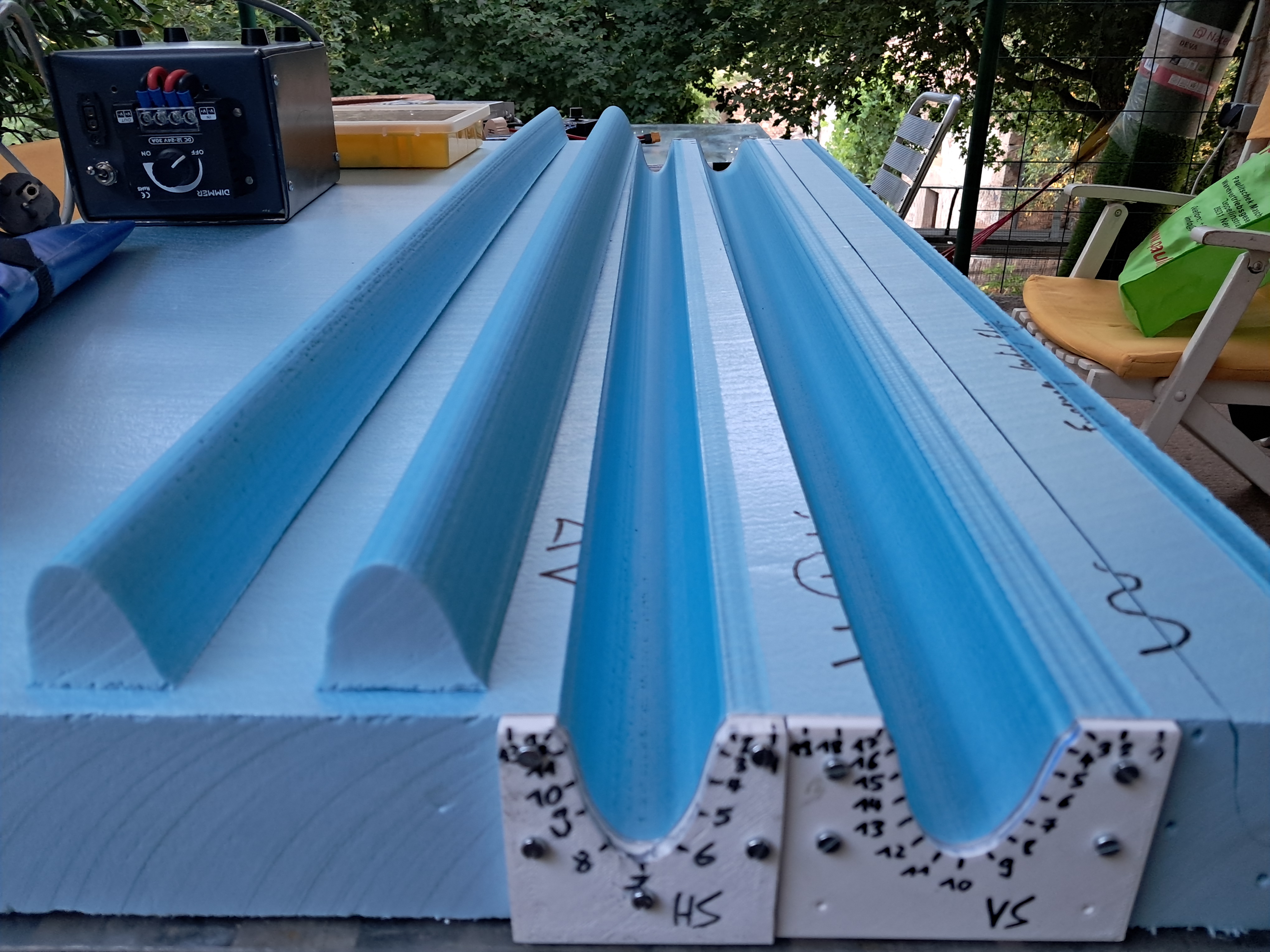

Ces dernières semaines, j'ai travaillé sur les gabarits pour découper les moules de bords d'attaque dans de la mousse XPS. J'ai décidé de réaliser les bords d'attaque du stabilisateur horizontal et de la dérive en fibre de carbone.

Conception des gabarits

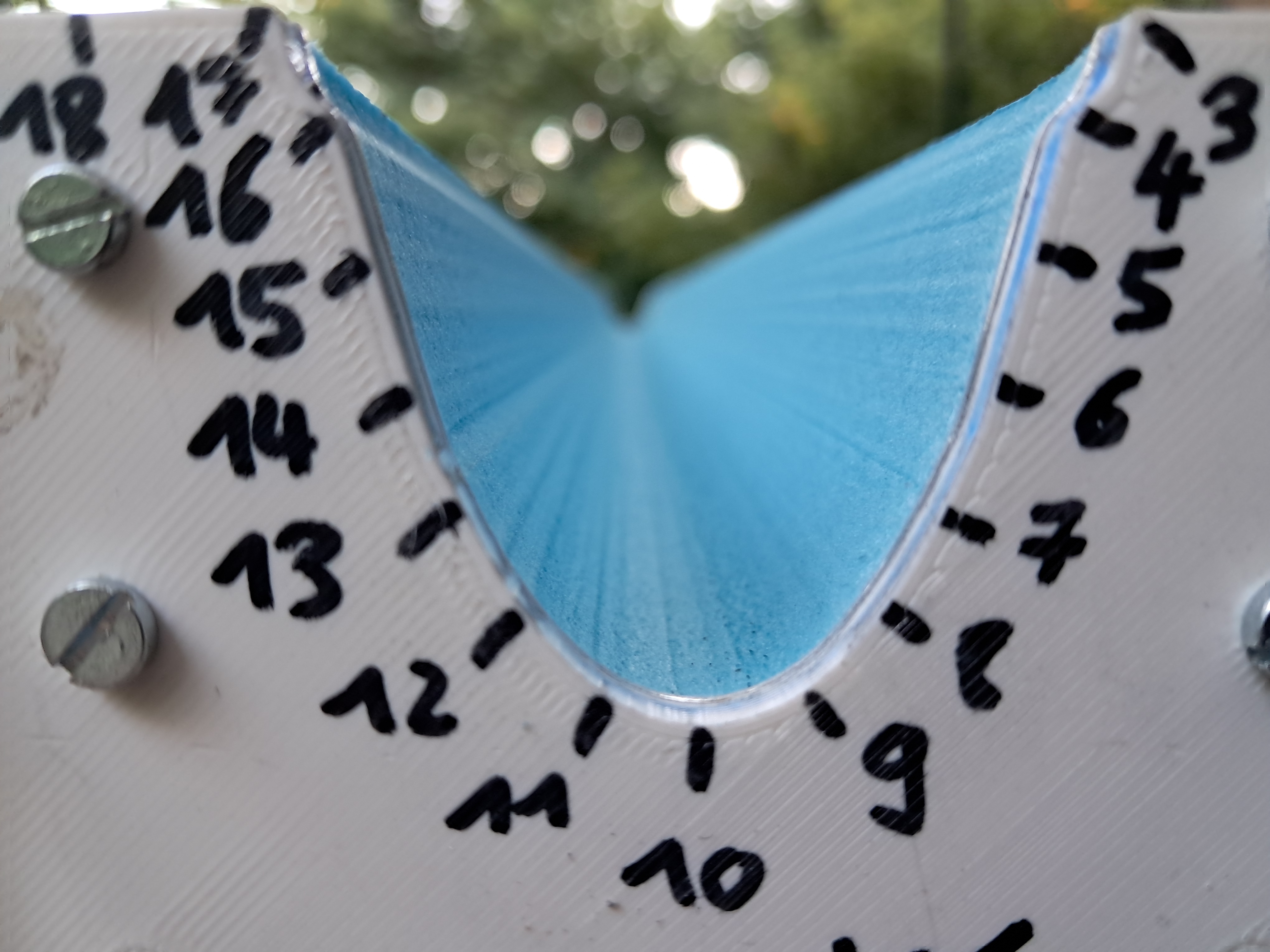

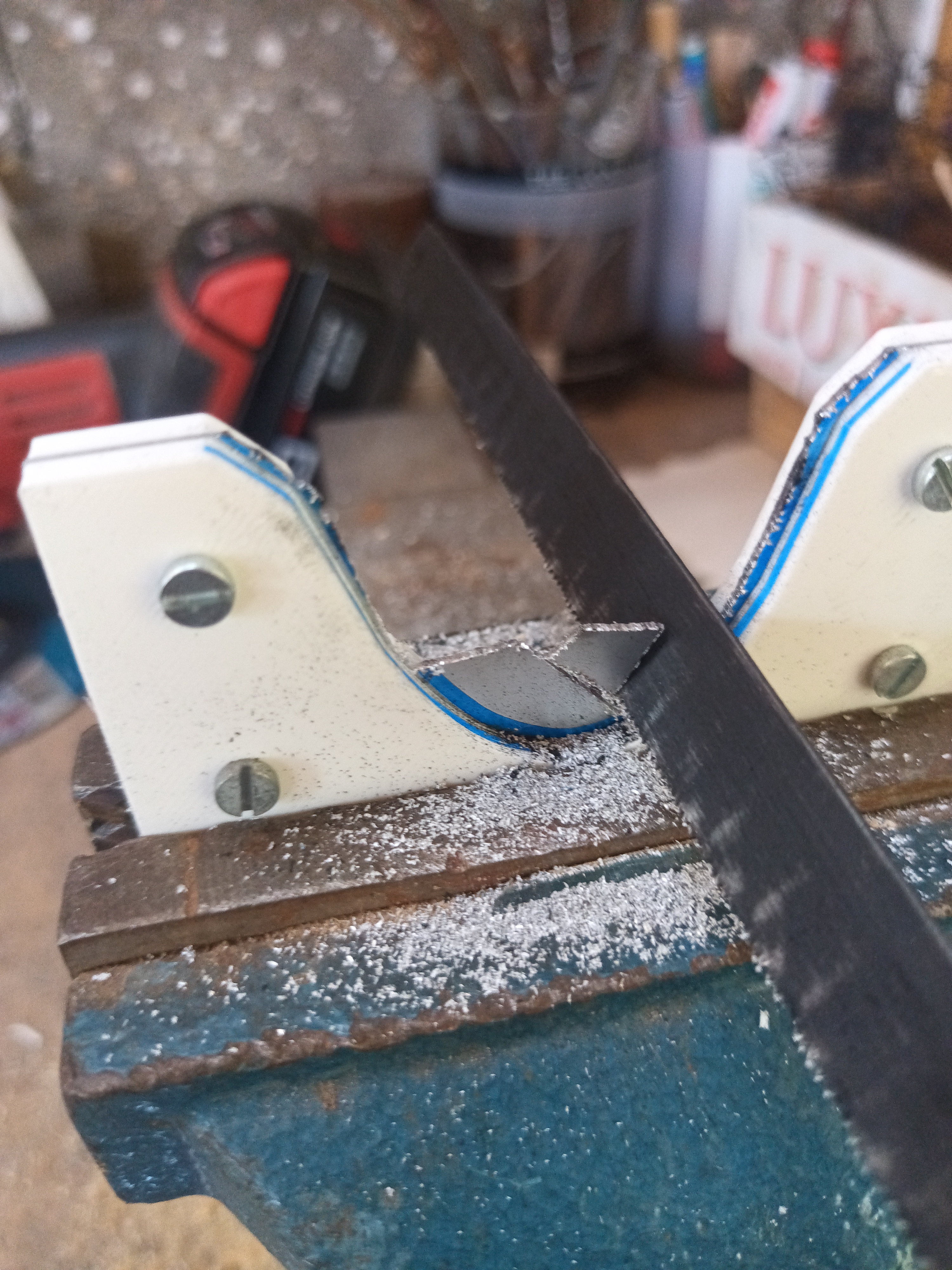

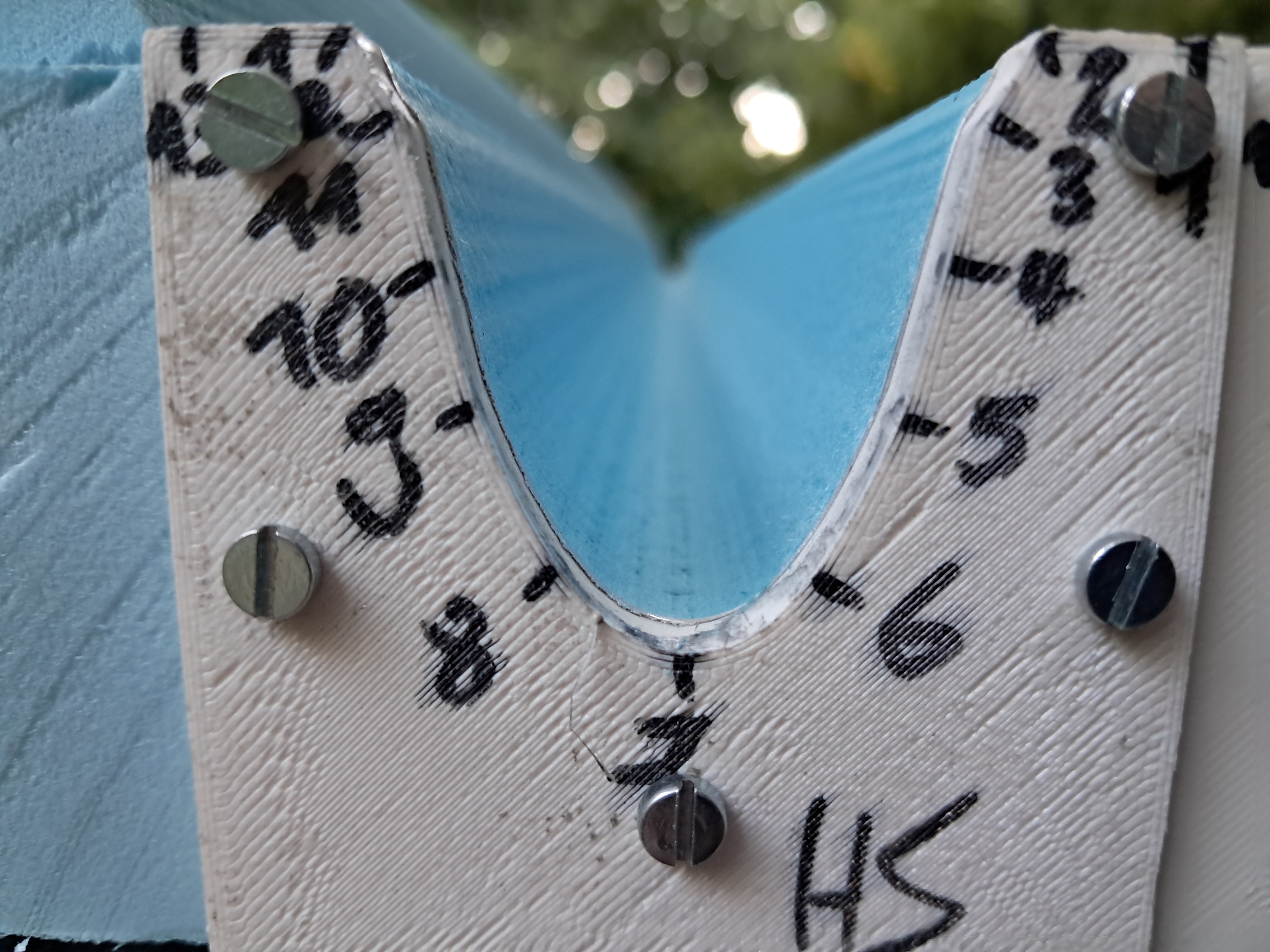

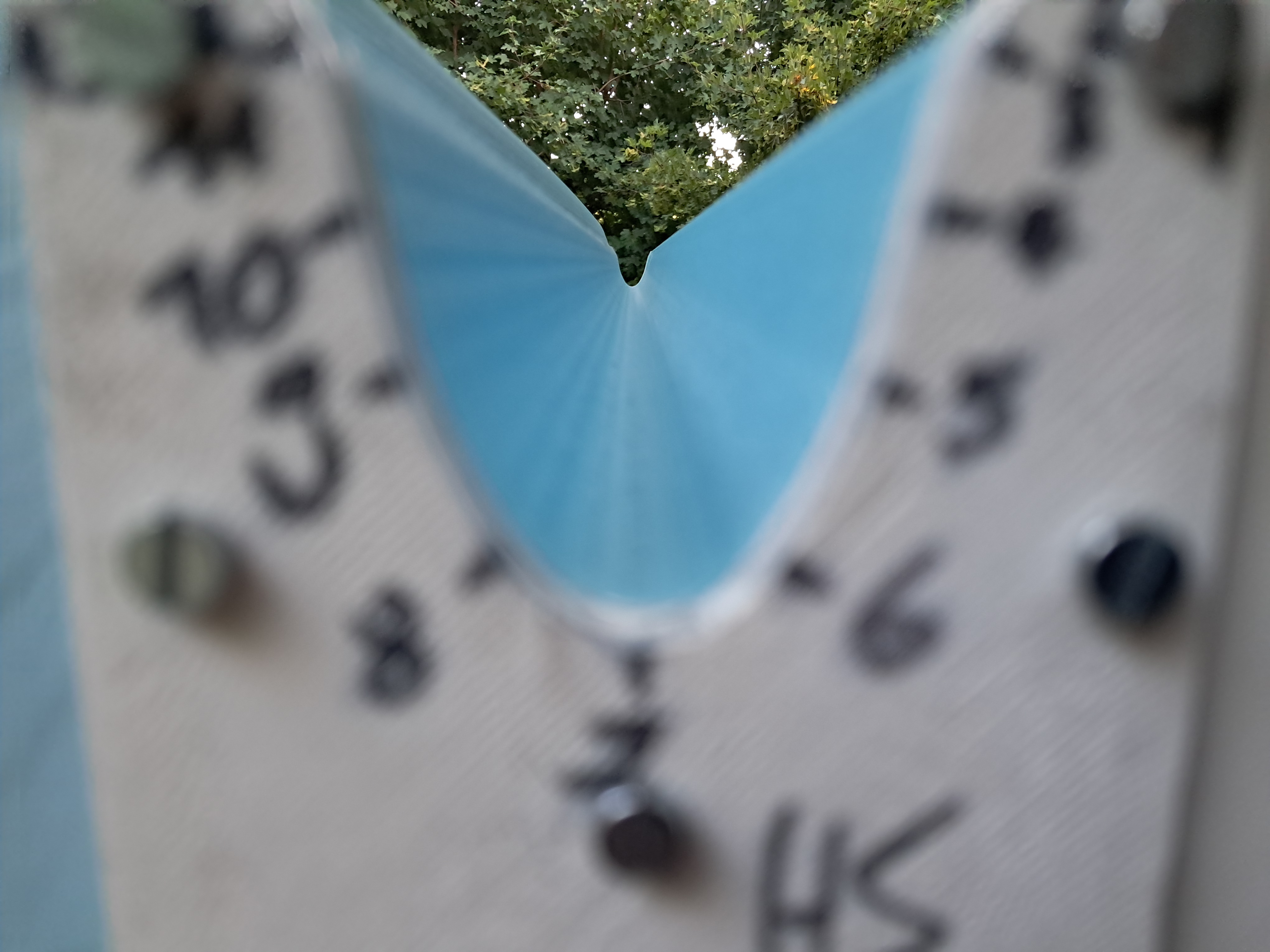

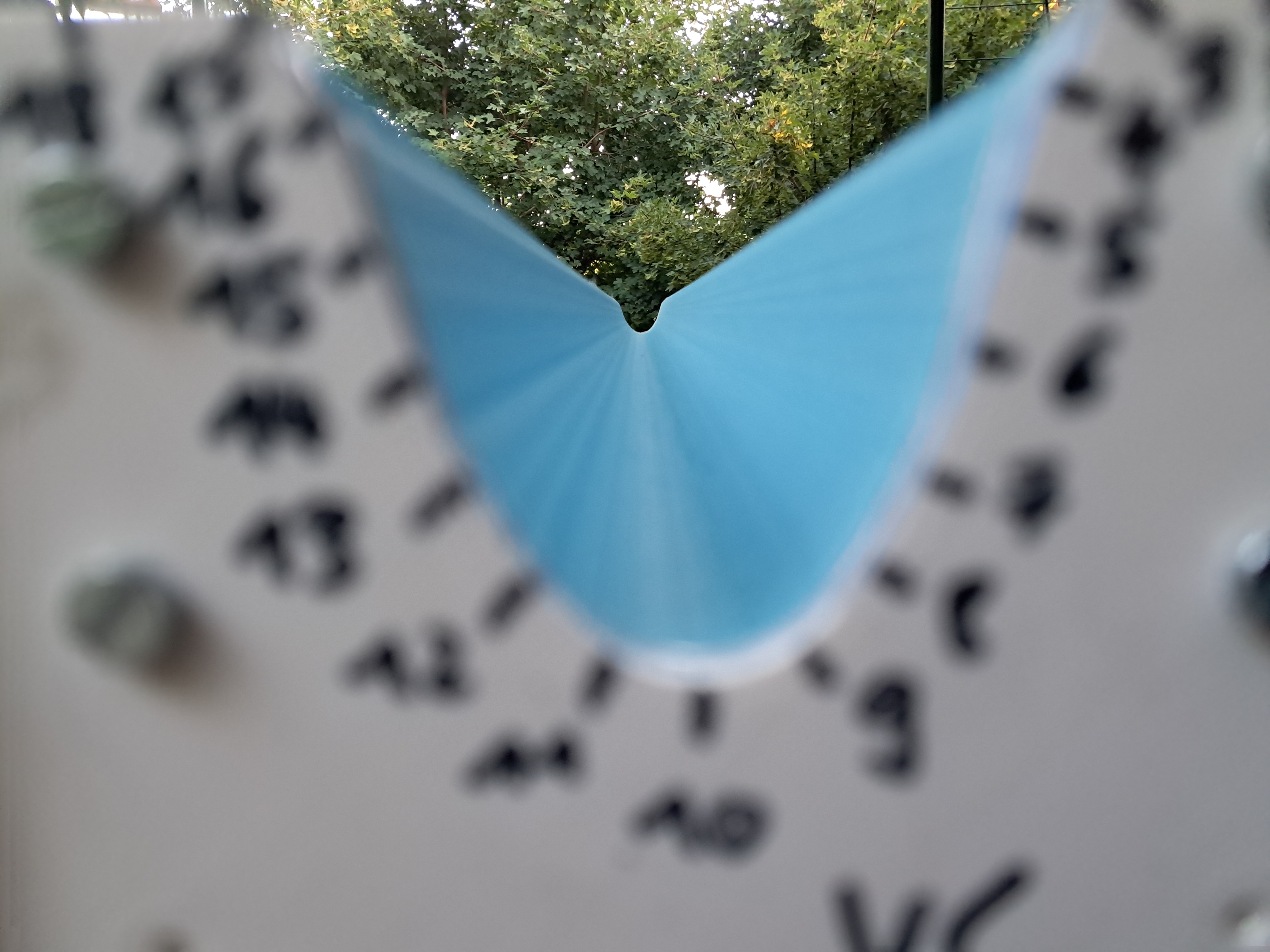

J'ai conçu les gabarits avec FreeCAD en me basant sur les profils des plans. La préparation des gabarits pour la dérive était un peu plus complexe — du moins pour moi. Il m'a fallu plusieurs tentatives pour comprendre comment projeter les profils sur un plan incliné. La dérive est bien sûr inclinée, de sorte que lors de la conception d'un gabarit où les parties supérieure et inférieure sont alignées avec le bord d'attaque, le profil se projette sur un plan différent.
