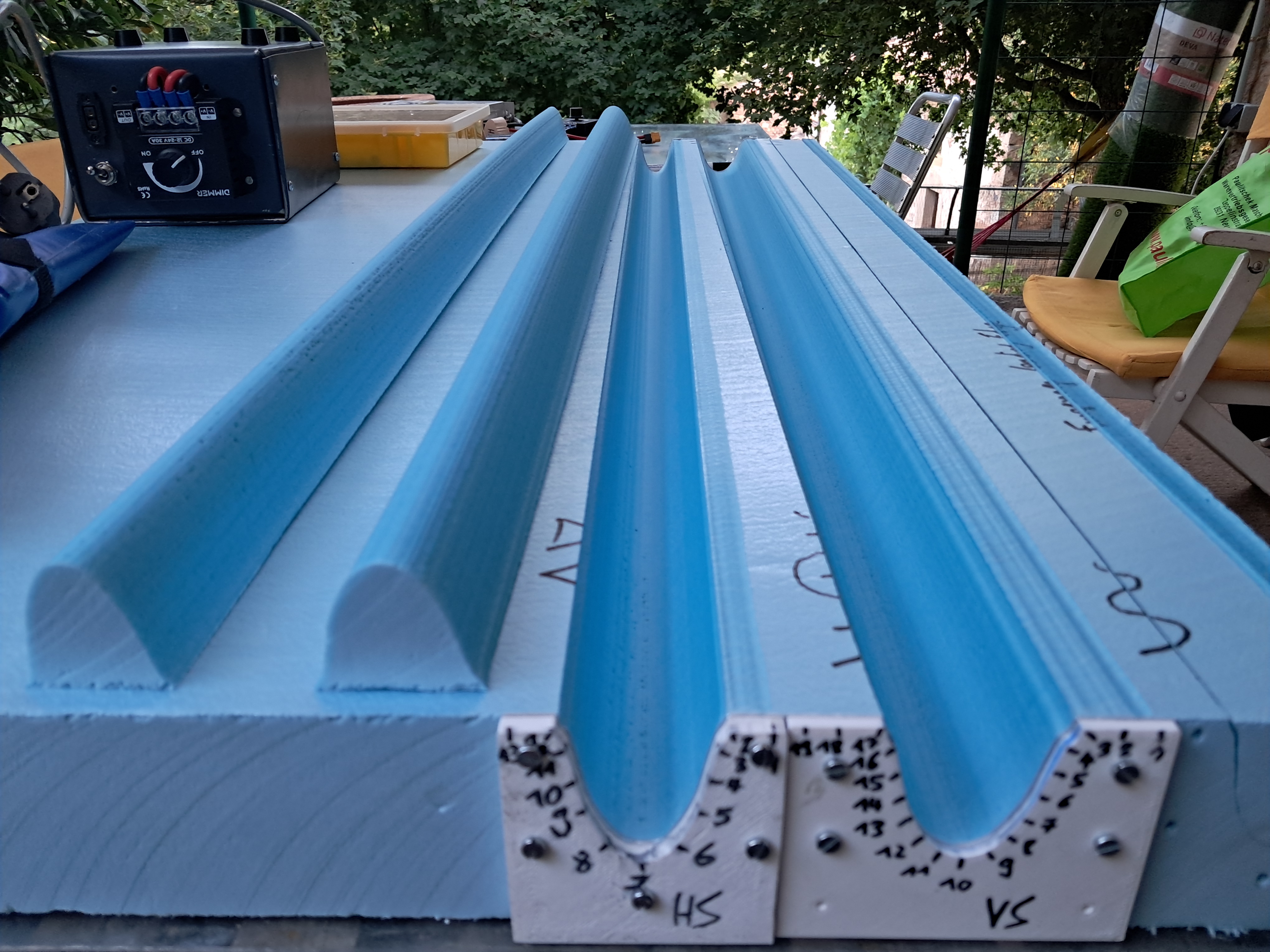

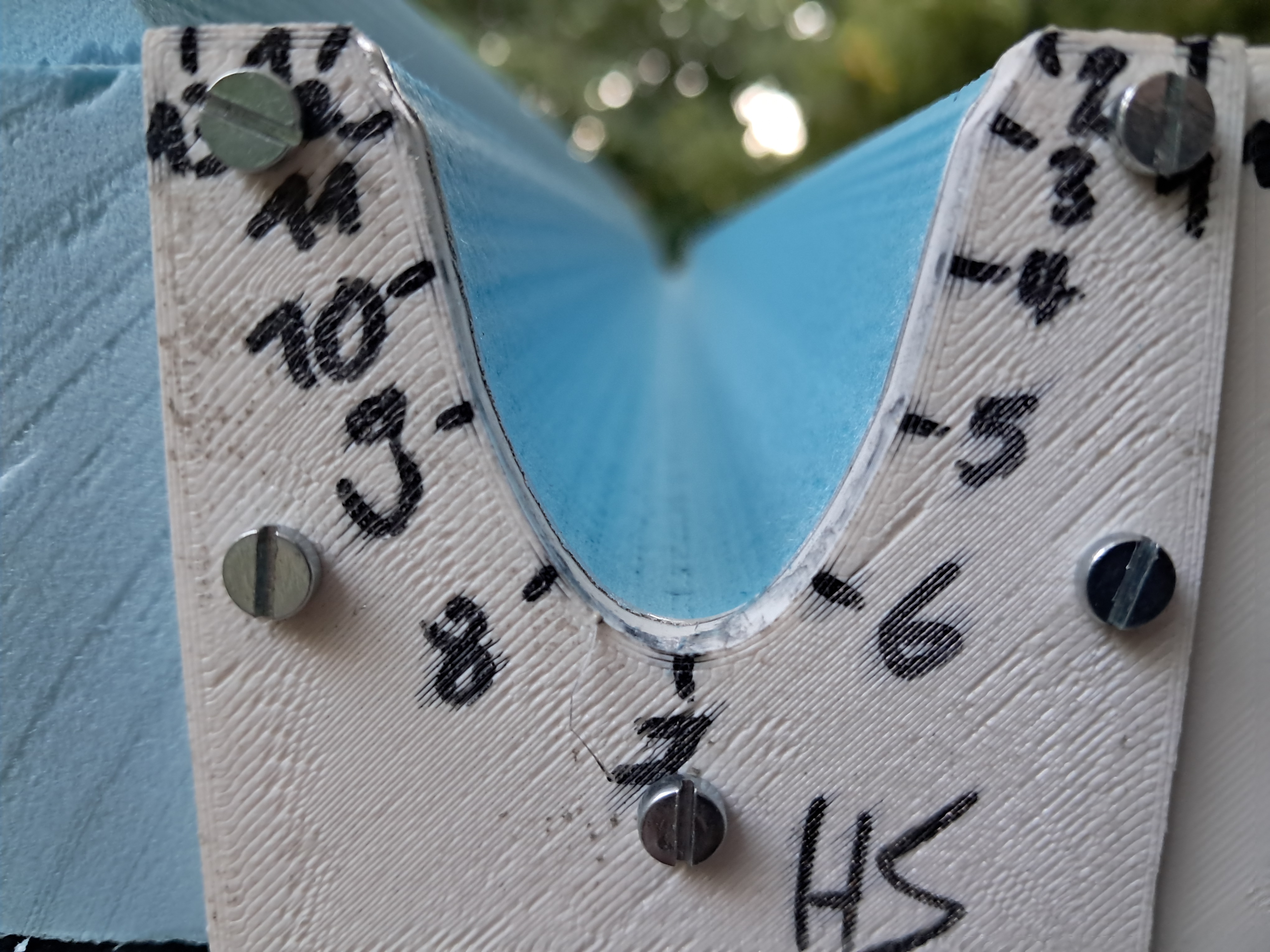

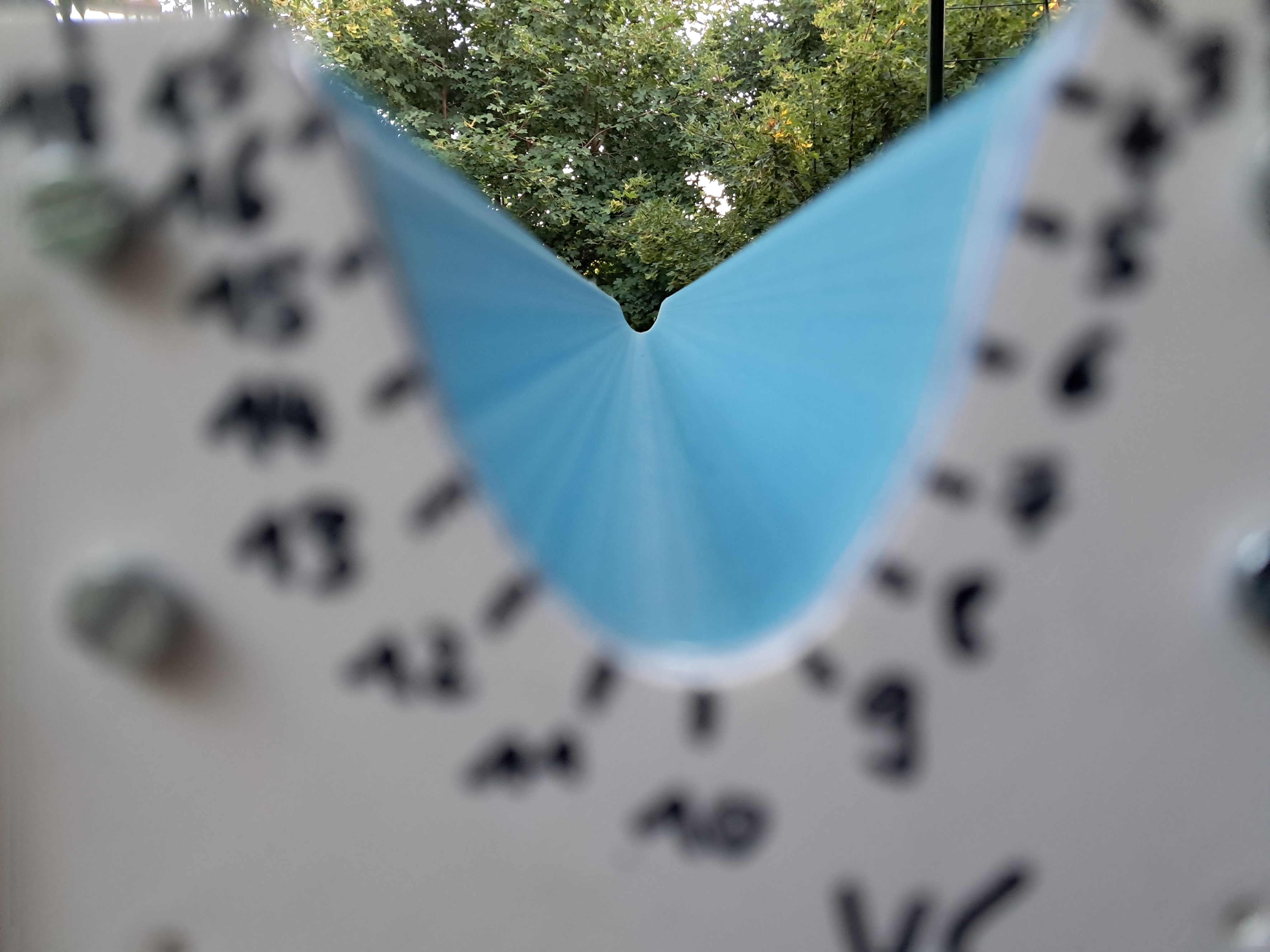

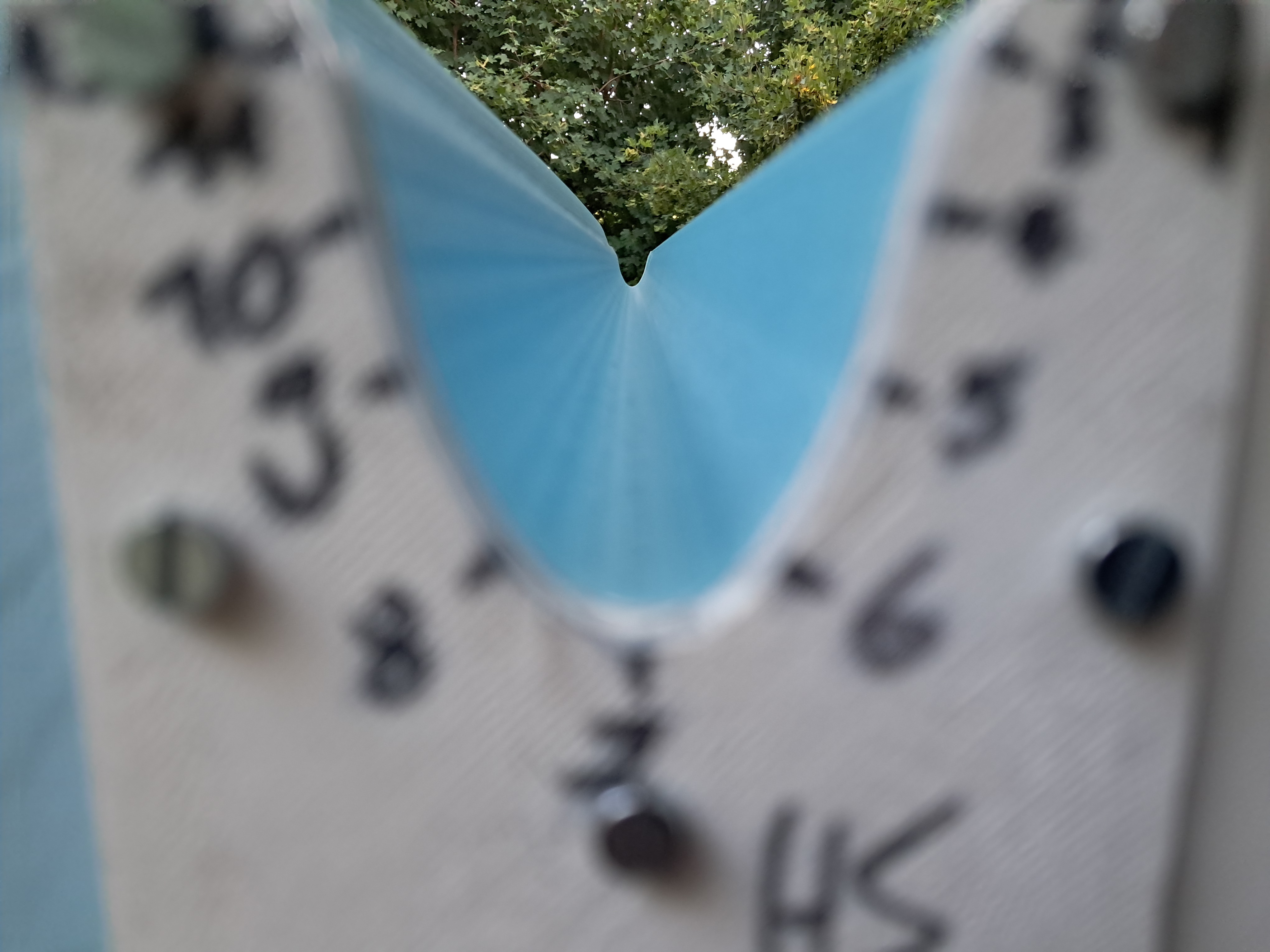

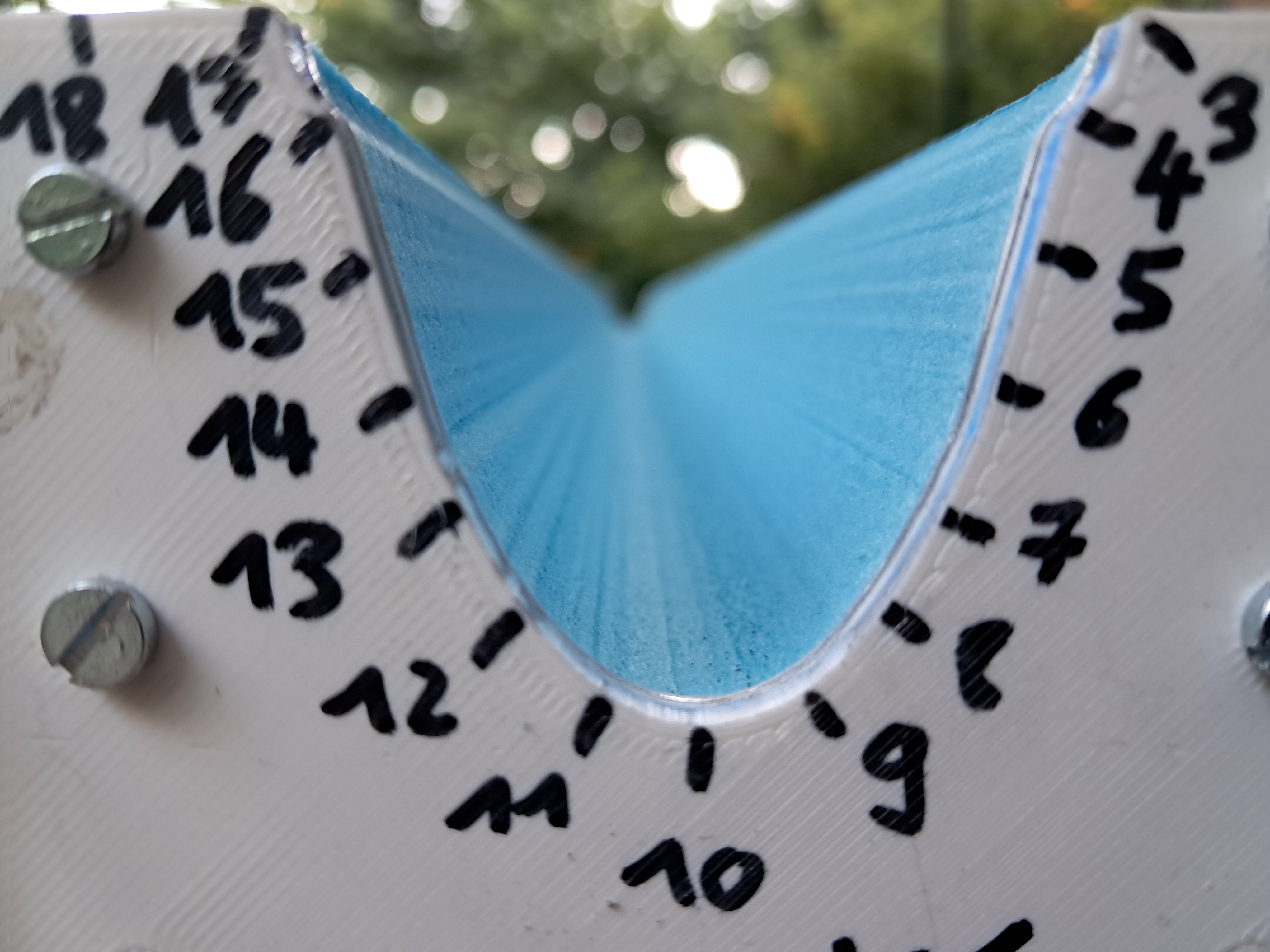

Durante las últimas semanas he estado trabajando en las plantillas para cortar los moldes de los bordes de ataque en espuma XPS. Decidí hacer tanto los bordes de ataque del estabilizador vertical como los del horizontal en fibra de carbono.

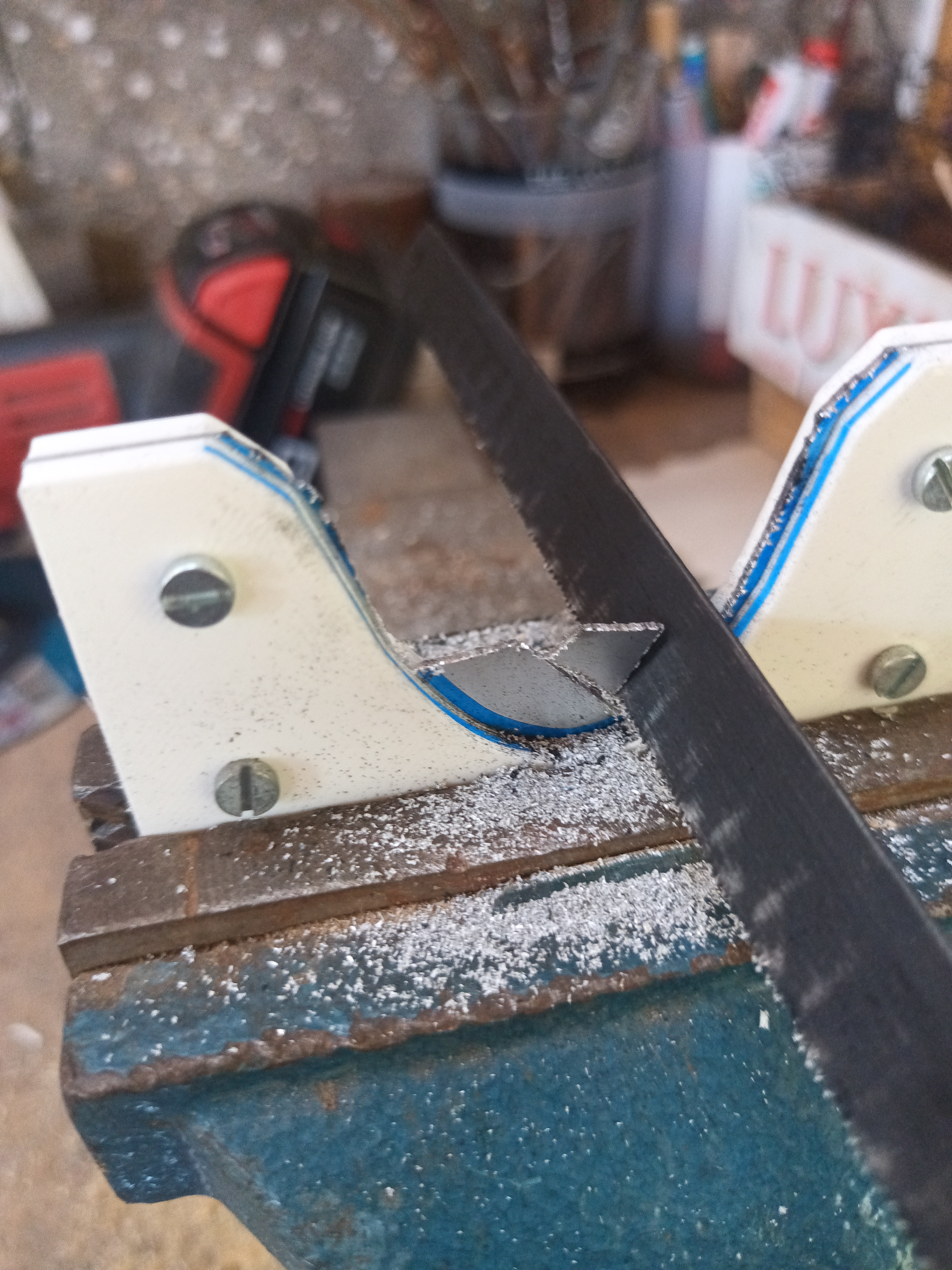

Diseño de las plantillas

Diseñé las plantillas con FreeCAD a partir de los perfiles de los planos. La preparación de las plantillas para el estabilizador vertical fue algo más laboriosa — al menos para mí. Tuve que hacer varios intentos para entender cómo proyectar los perfiles sobre un plano inclinado. El estabilizador vertical está, por supuesto, inclinado, de modo que al diseñar una plantilla donde las partes superior e inferior quedan alineadas con el borde de ataque, el perfil se proyecta sobre un plano diferente.
