In den vergangenen Wochen habe ich an den Schablonen gearbeitet, um die Nasenleisten-Formen aus XPS-Schaum zu schneiden. Ich habe mich entschieden, sowohl die Nasenleisten des Seitenleitwerks als auch des Höhenleitwerks aus Kohlefaser herzustellen.

Schablonen-Konstruktion

Die Schablonen habe ich mit FreeCAD auf Basis der Profile aus den Plänen konstruiert. Die Vorbereitung der Schablonen für das Seitenleitwerk war etwas aufwändiger — zumindest für mich. Es hat mehrere Versuche gebraucht, um herauszufinden, wie man die Profile auf eine geneigte Ebene projiziert. Das Seitenleitwerk ist natürlich schräg gestellt, sodass beim Entwurf einer Schablone, bei der Ober- und Unterteil mit der Nasenleiste fluchten, das Profil auf eine andere Ebene projiziert wird.

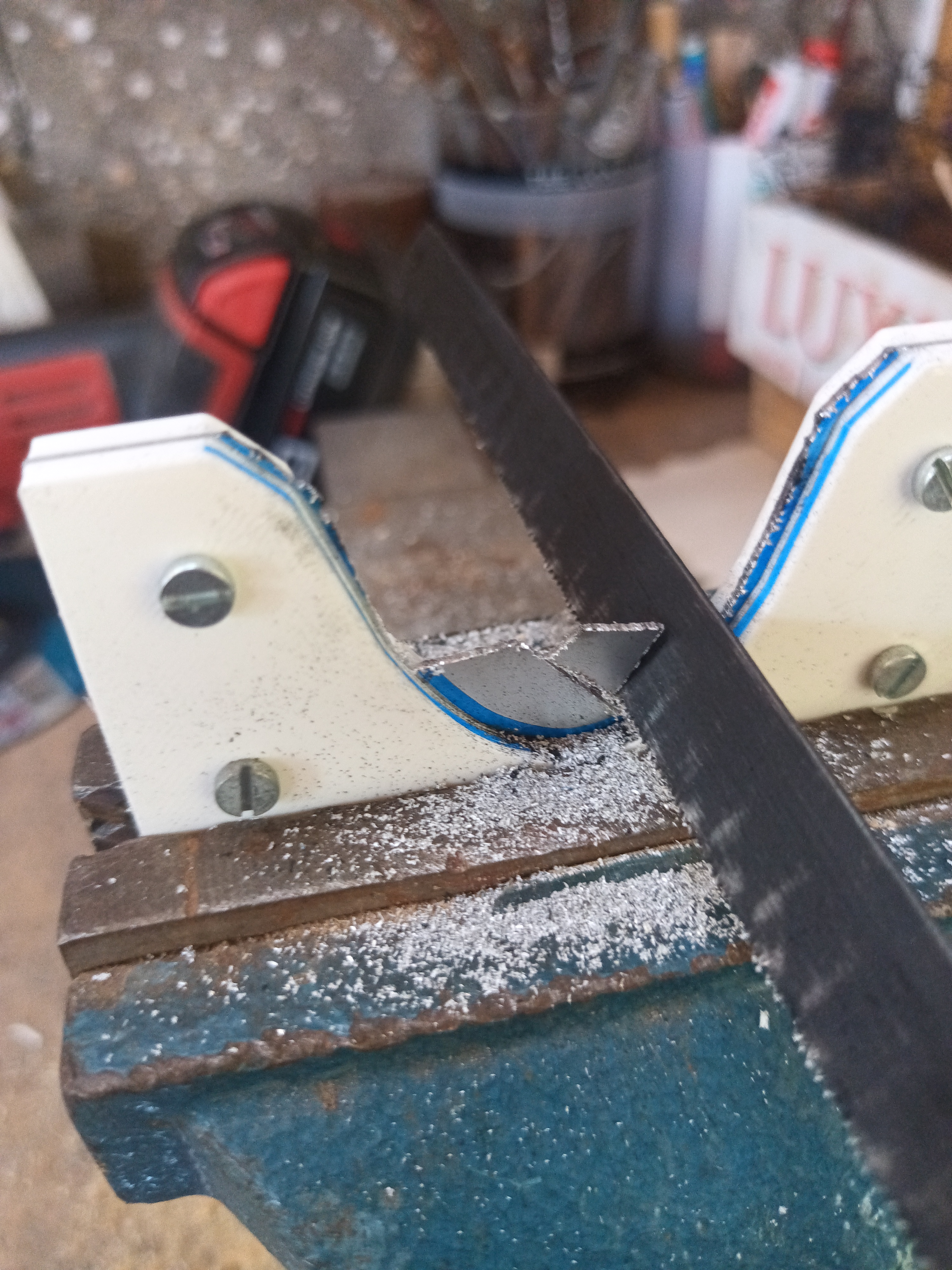

Von 3D-Druck zu Aluminium

×

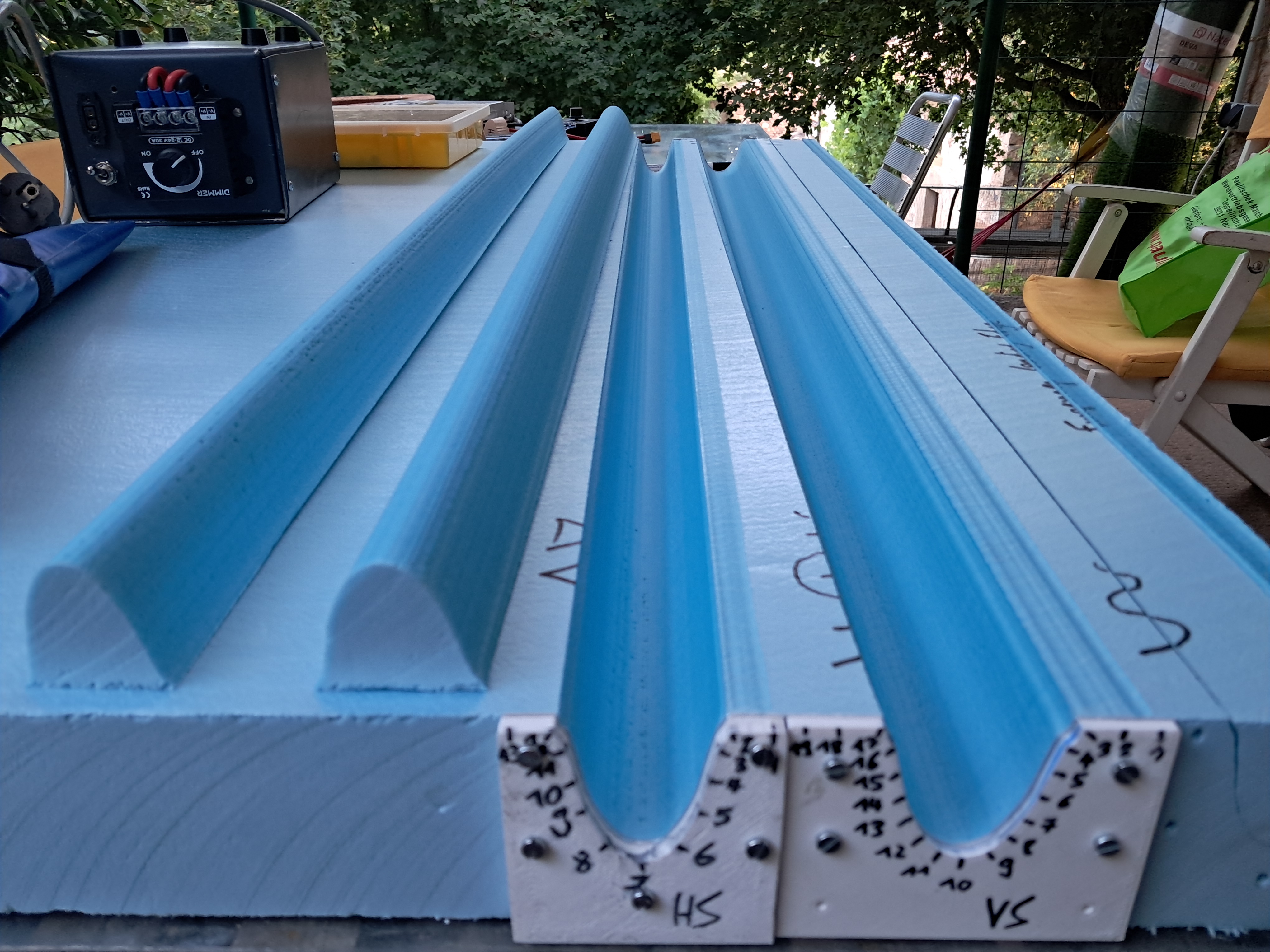

Ergebnisse

×

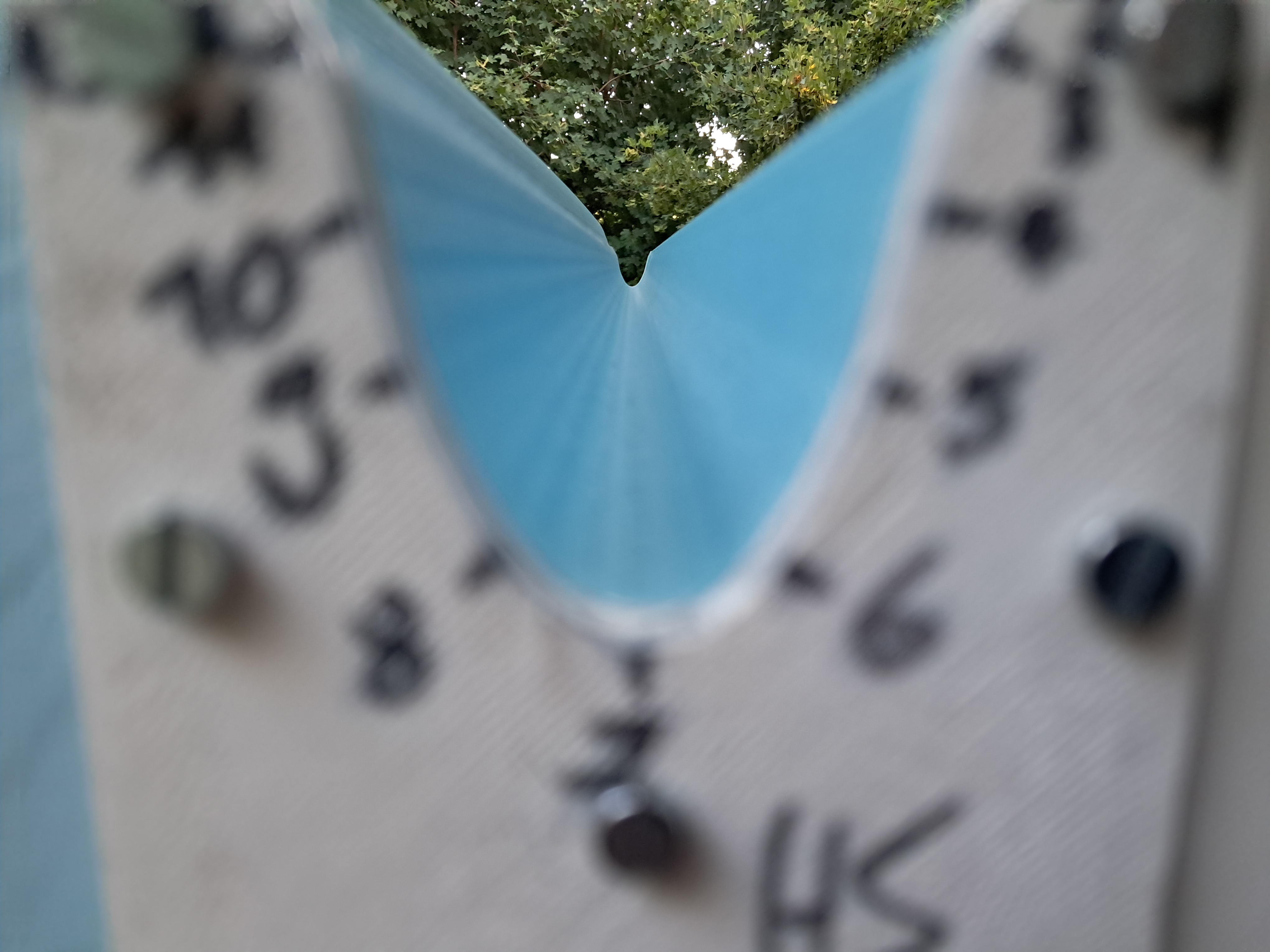

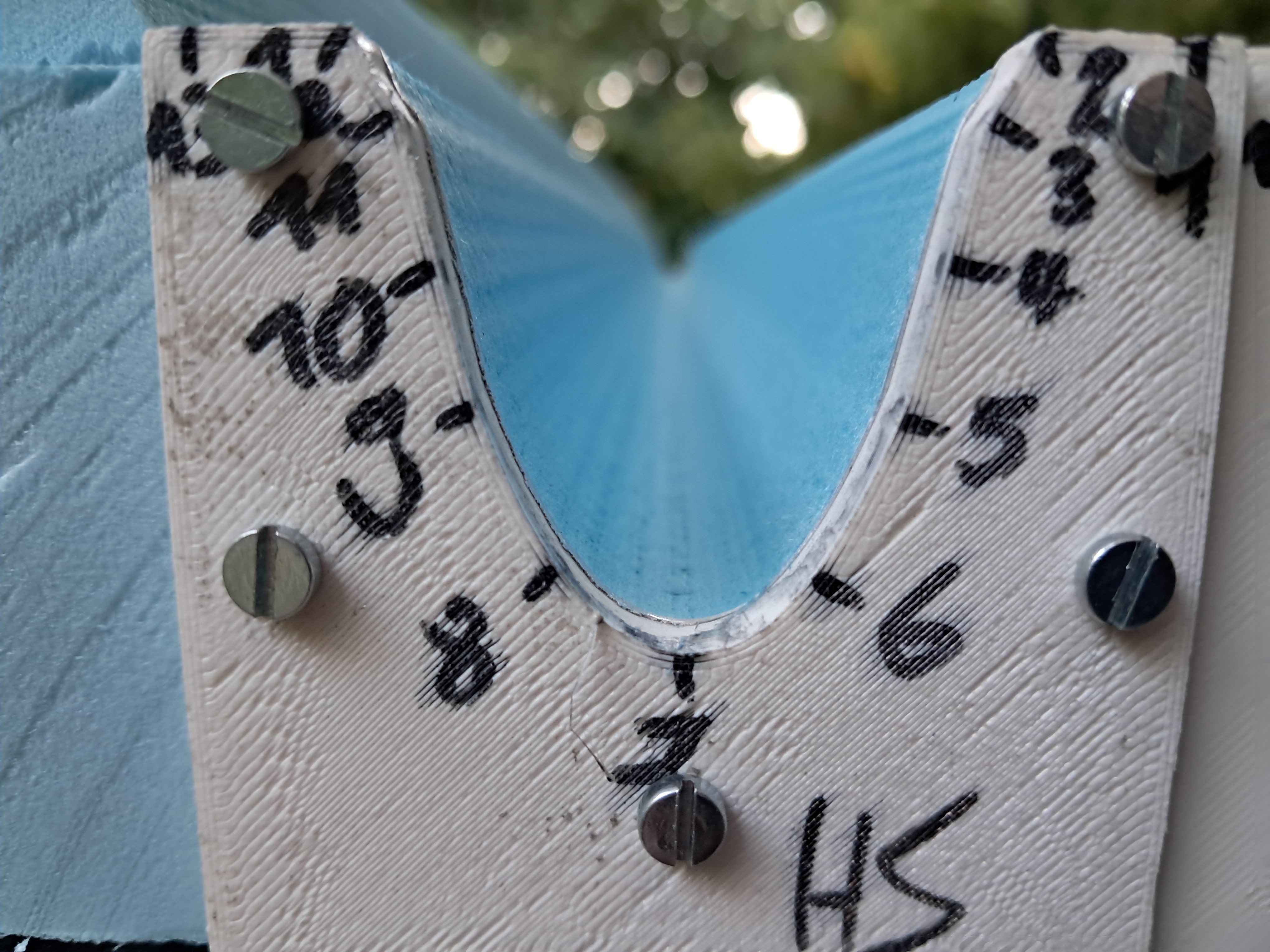

Höhenleitwerk

×

×

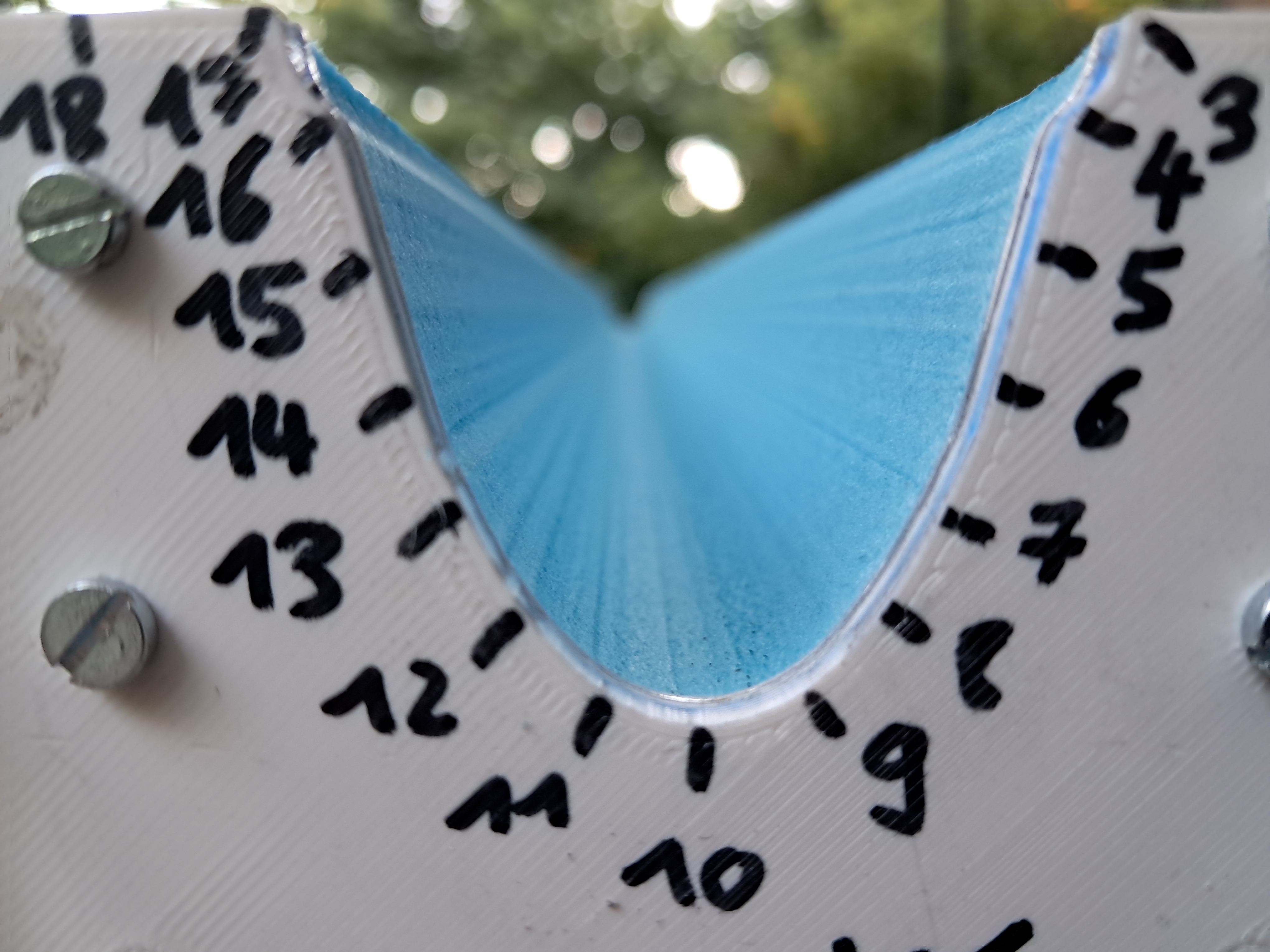

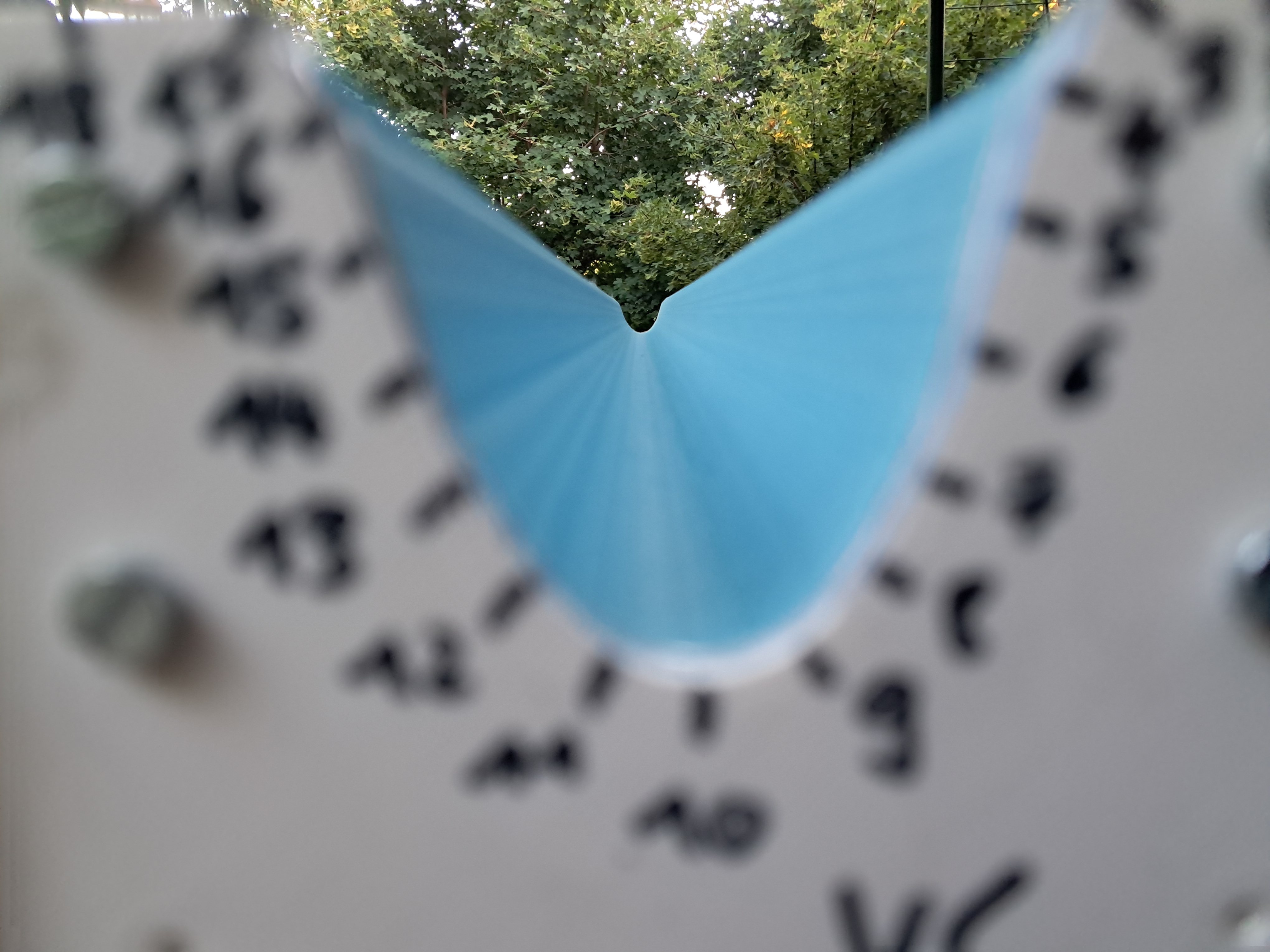

Seitenleitwerk

×

×
