Zuvor ist mir aufgefallen, dass das Sperrholz beim Einharzen mit Epoxidharz stark zum Verziehen neigt. Ich habe in der Dokumentation nichts zu diesem Thema gefunden, aber es bereitet mir etwas Sorgen. Ich habe es bei mehreren Epoxidsystemen festgestellt:
- Sicomin GP33 + SD4775
- Sicomin SR810 + SD4775
- R-G L + CL
In allen Fällen verursachte das Einharzen des Sperrholzes mit Epoxidharz Verwölbungen und Verformungen. Bei den Spanten, an denen ich gerade arbeite, ist das rein ein optisches Problem, aber ich mache mir Sorgen, was passiert, wenn ich den Rumpf beplane und, noch wichtiger, die Leitwerk-Flächen und den Flügel.
Test mit C9
Wie bereits beschrieben, habe ich mich entschieden, je nach Anwendungsfall auch das R-G-System zu verwenden. Für die Epoxidgrundierung plane ich, entweder R-G L + CL, L oder S zu verwenden.

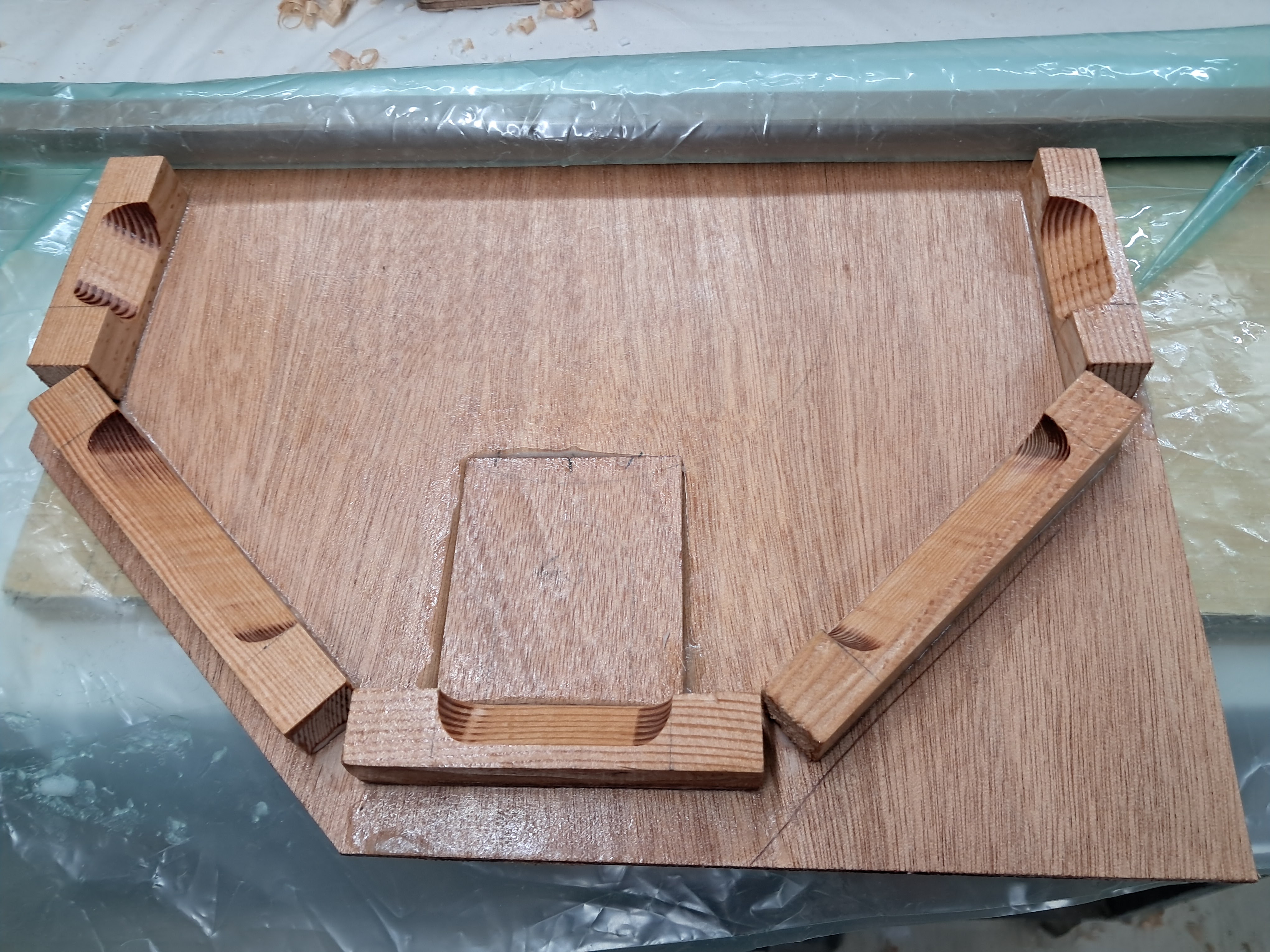

Daher habe ich einen Test mit C9 durchgeführt, um zu überprüfen, wie sich das Sperrholz beim Grundieren verhält. Das Epoxidharz wurde großzügig aufgetragen und dann mit einem Tuch ins Holz eingearbeitet. Nach einigen Minuten, damit das Holz sättigen konnte, wurde der gesamte Überschuss abgewischt.

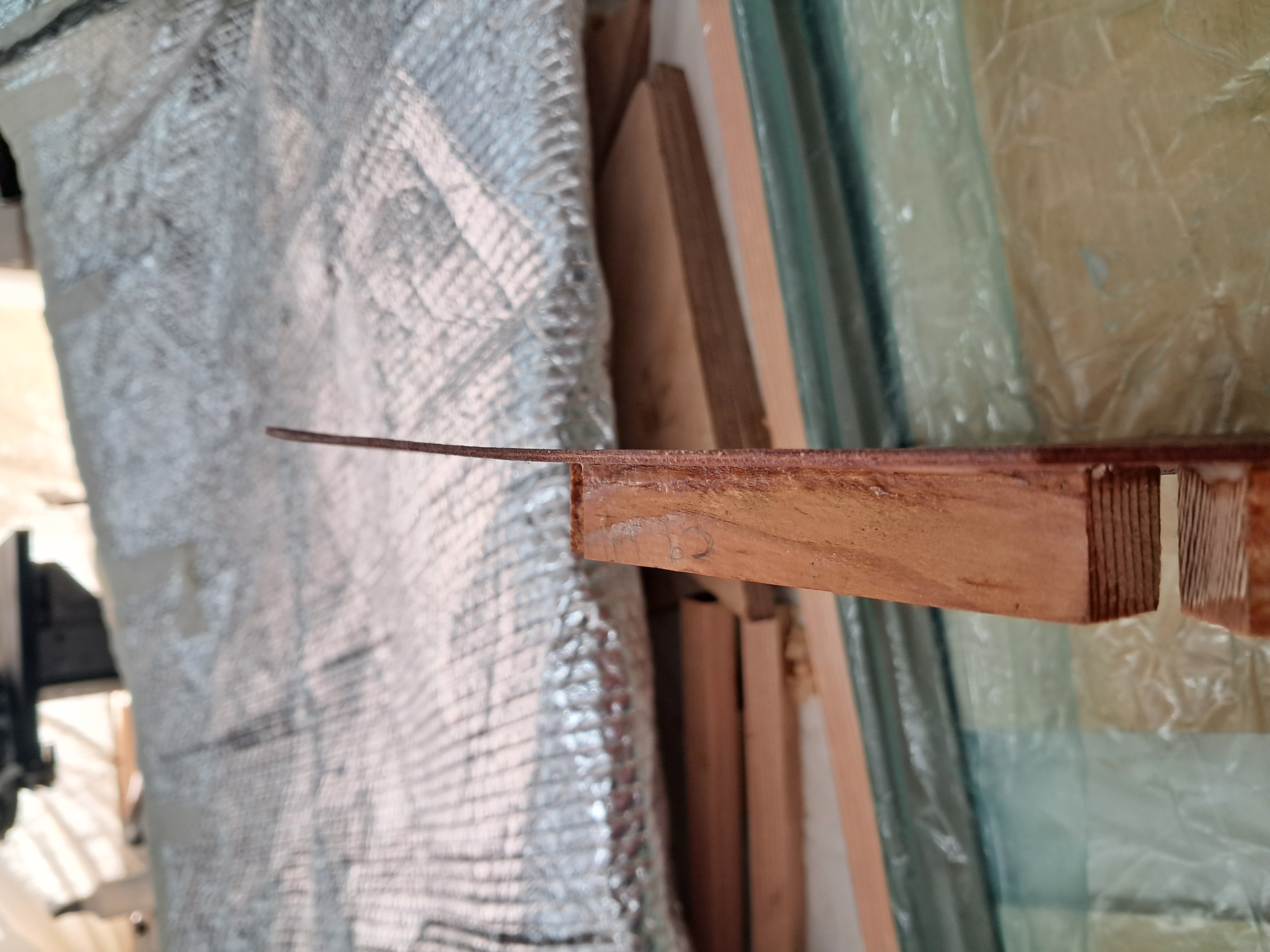

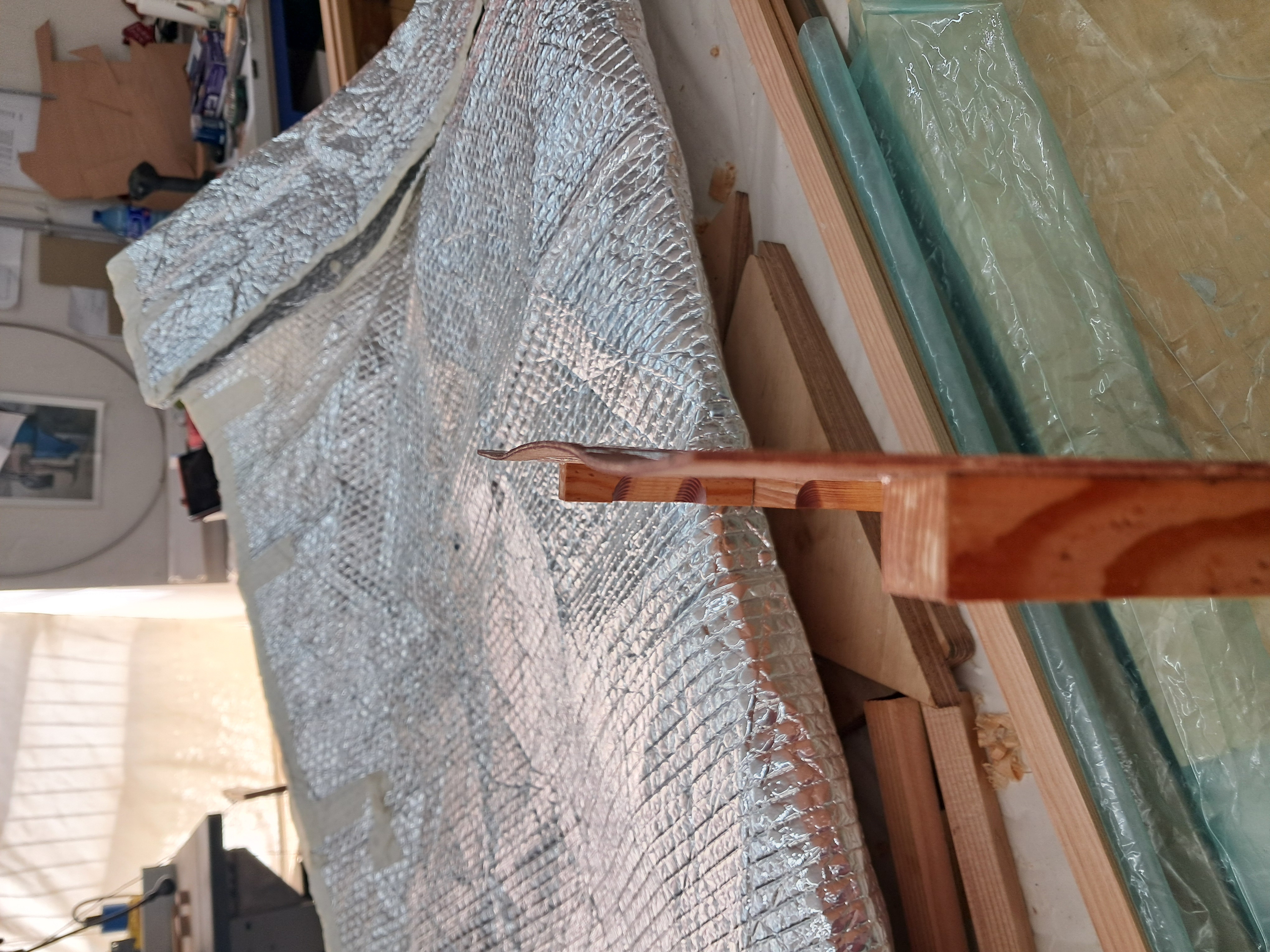

Das Ergebnis ist wie erwartet und etwas entmutigend. Ich möchte wirklich herausfinden, wie man das verhindert.
×
×
×
